La qualité de câble usité dans les enceintes JMR et câble HP, peut également se décliner en modulation RCA.
Je vous propose un tutoriel illustré par quelques photos étape par étape, à la portée de tous, puisque j'y suis moi même arrivé sans rien abîmer.
De quoi avez-vous besoin :
- un cutter
- une règle ...
- un fer à souder
- une pince coupante
- une pince à dénuder
- un peu de soudure à l'argent 10% (Mundorf)
- une troisième main au moment des points de soudure
- un kit de 4 fiches RCA PureSonic 6400 G-85-H
- deux câbles de 1,23m de JMR HP1132
et c'est parti :
Commencez par dévisser les corps des connecteurs RCA et les glisser le long des câbles.

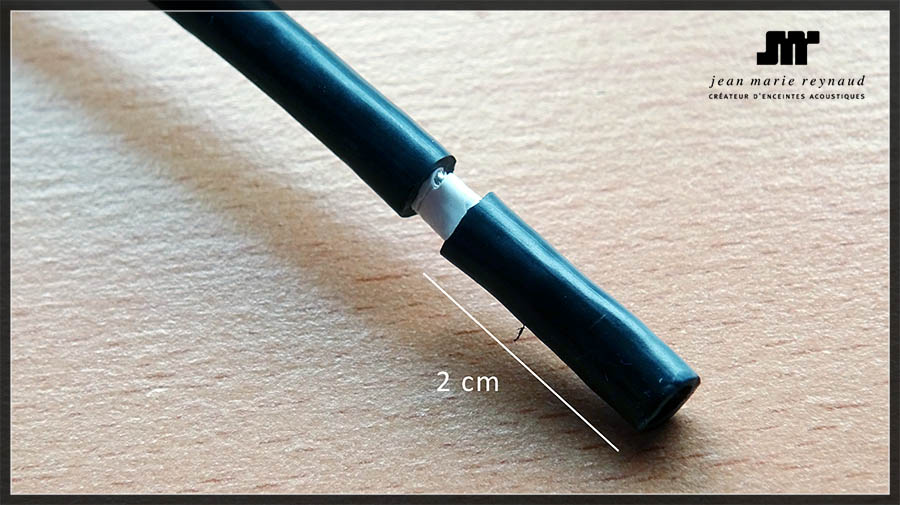

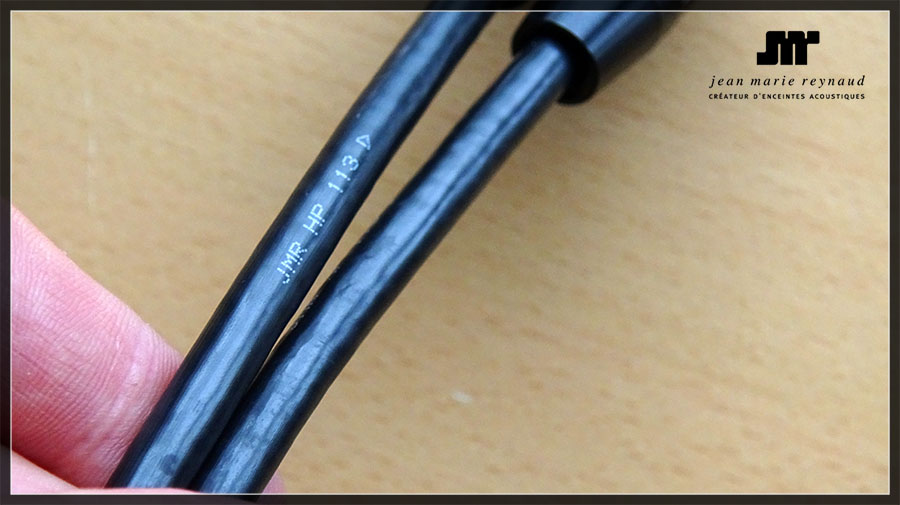

Coupez la gaine de protection aux extrémités à 2cm comme suit :

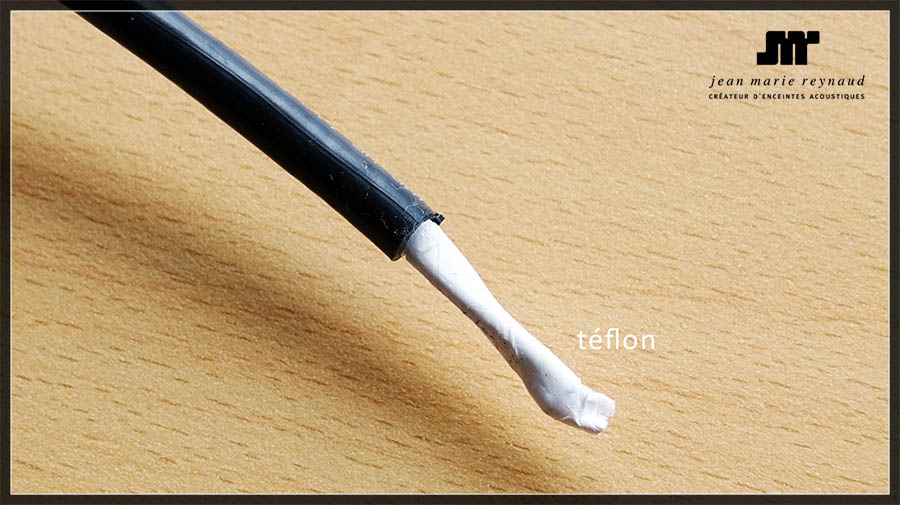

Vous constatez la feuille de téflon..

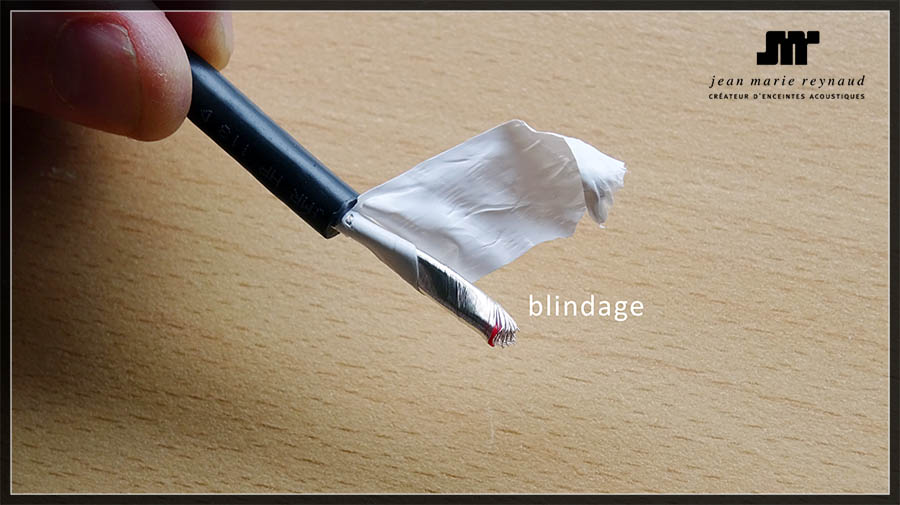

Retirez délicatement ce téflon

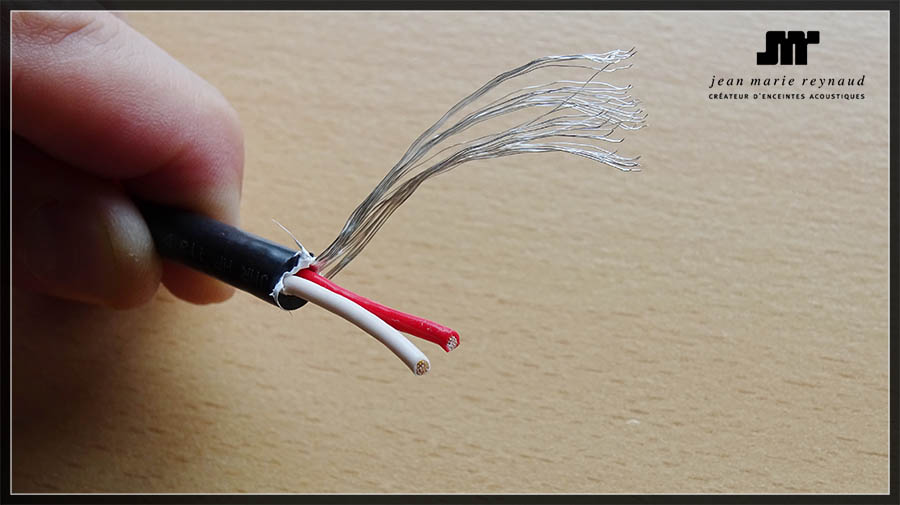

écartez les brins qui constituent le blindage

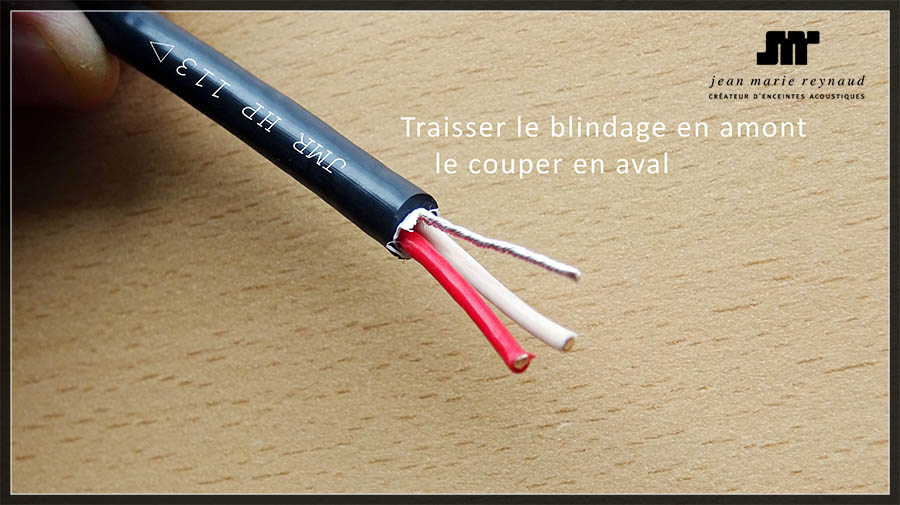

Tressez le et coupez l’excédent en amont du câble (sens de lecture de la dénomination avec une flèche) ...
Coupez les brins à ras de la gaine de protection en aval
Placez les brins comme suit en amont

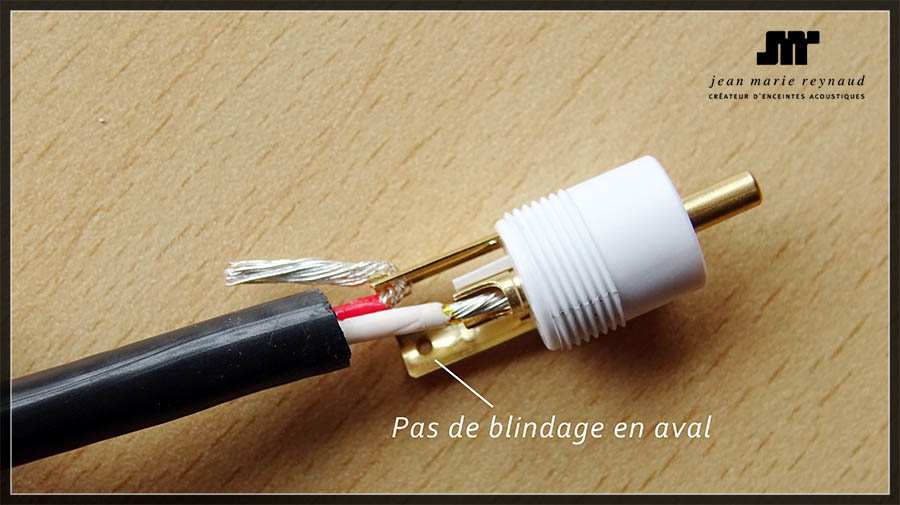

Placez les brins comme suit en aval:

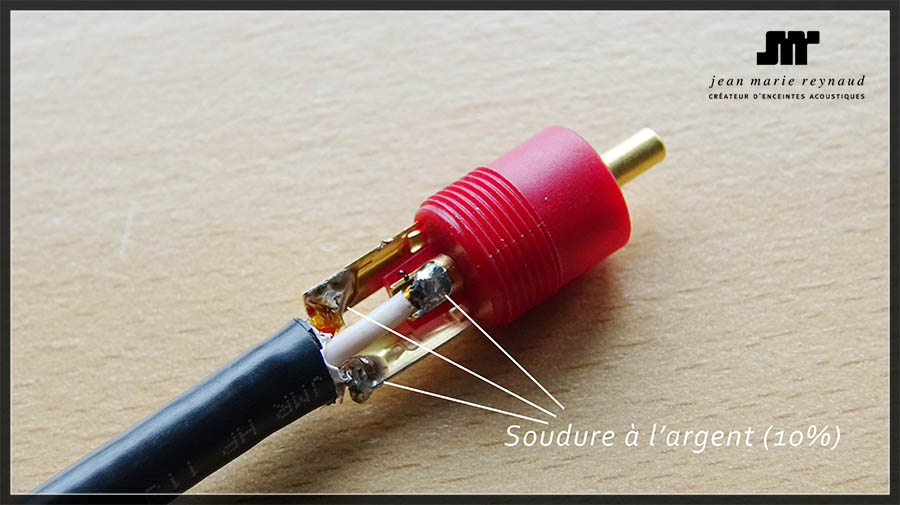

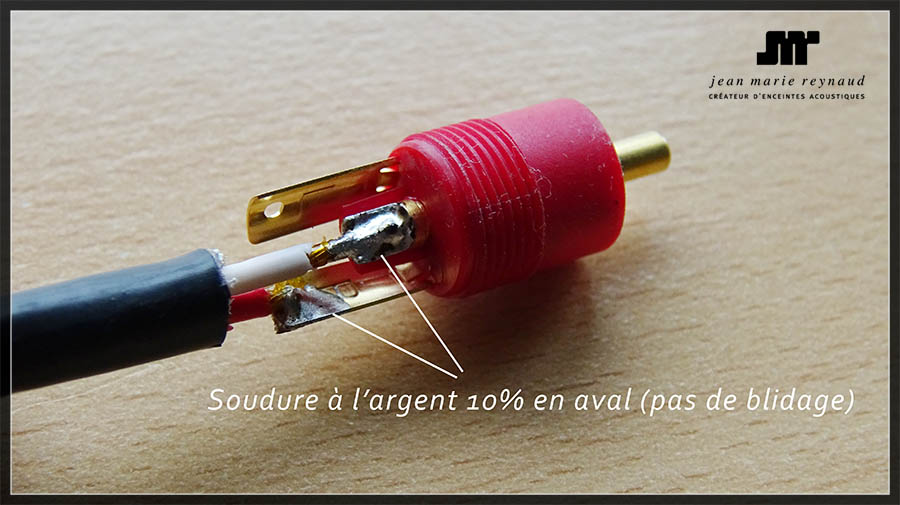

Maintenant faites vos points de soudure ... et notez que l'on soude le blindage à l'un des points froid du connecteur uniquement en amont :
Puis remonter le corps des connecteurs en le revissant à la fiche, en tenant fermement le câble en dessous.
Vérifier à l'aide d'un multimètre la continuité des points chaud et froid

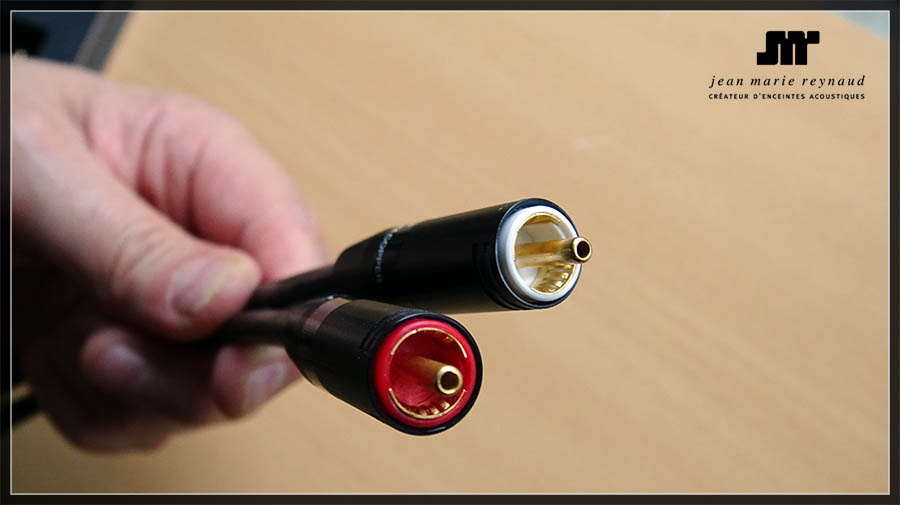

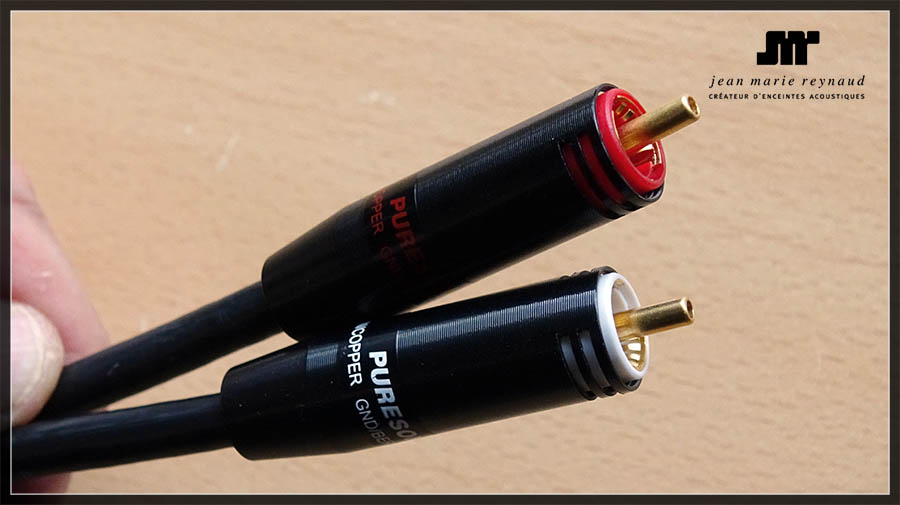

Félicitations, il ne reste qu'à roder votre nouvelle paire de modulation. Le HP1132 est désormais de couleur noire, ce qui n'est pas pour me déplaire. Vous pourrez vous procurer les 3m de HP1132 nécessaires à la réalisation de ce câble auprès de Xavier, et les fiches RCA + soudure chez Audiophonics.
