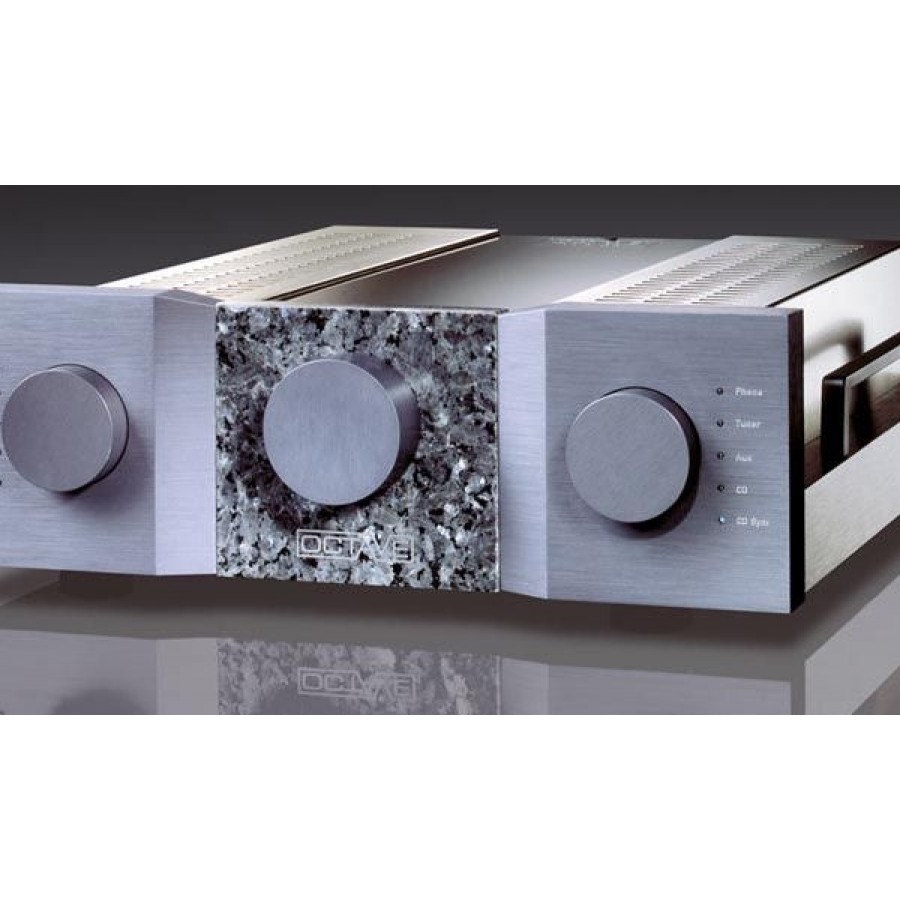

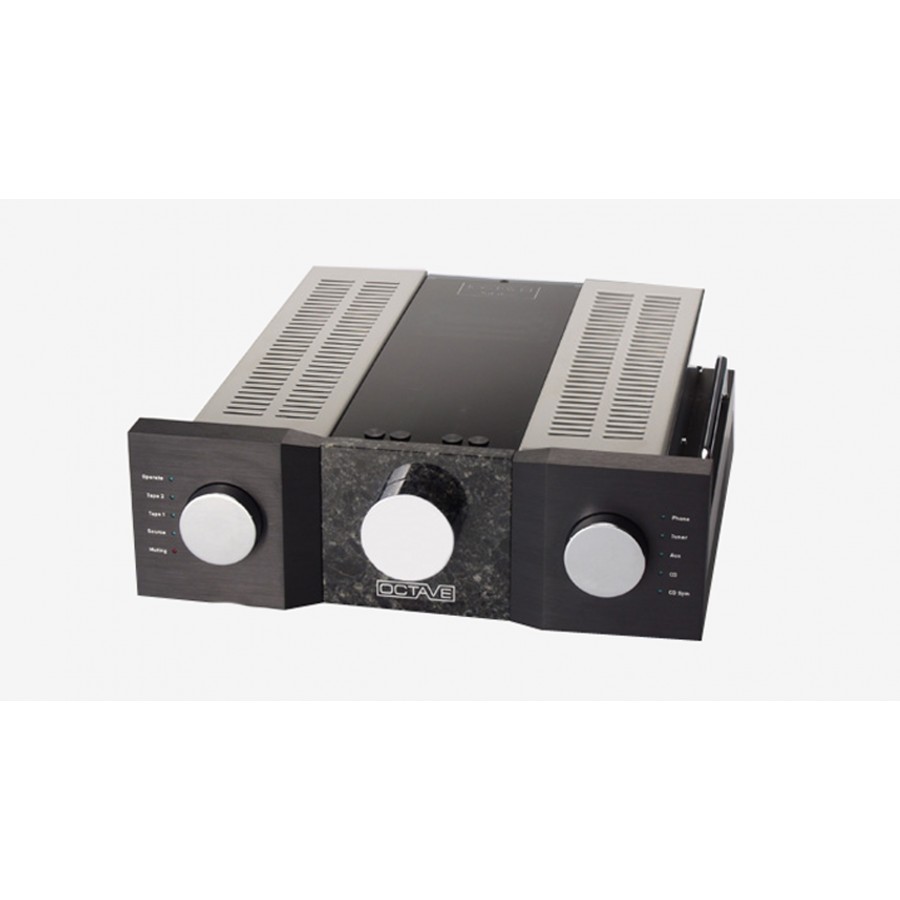

La ligne Jubilee est la concrétisation de toutes les ambitions d'Octave. Elle établit de nouvelles références jusqu’à présent inégalées. Que ce soit par son design, ses caractéristiques de puissance ou tout simplement sa sonorité, la ligne Jubilee fait du rêve une réalité et saura conquérir même les connaisseurs les plus exigeants.
Fonctions :
- Côté amplificateurs : les amplificateurs et les étages symétriseurs sont équipés d’un circuit hybride à tubes, tandis que l’étage de sortie recourt à un tampon de puissance à contre-courant avec technique à semi-conducteurs. Il en résulte une sortie à très faible impédance avec une grande capacité en courant. Il est possible de raccorder tout amplificateur de puissance du marché, qu’il dispose d’une entrée XLR ou RCA, à l’aide d’un câble de n’importe quelle longueur.
- L’étage symétriseur de précision pour la production de signaux symétriques à amplitudes et phases absolument constantes assure une parfaite synchronisation des phases du signal de sortie symétrique.
- Le gain d’amplification peut être commuté entre 0 dB et +15 dB (commutateur de gain avec fonction d’atténuation automatique pour une commutation de gain sans perturbation). Le préamplificateur peut ainsi être adapté à la sensibilité de la combinaison amplificateurs de puissance/haut-parleurs..
- Entrées/sorties : deux sorties haut niveau XLR et quatre RCA, deux entrées Tape avec fonction copie dans les deux sens. Deux sorties XLR et deux sorties RCA.
- Bloc d’alimentation et commande : transformateur d’alimentation spécial à quintuple blindage rendant les systèmes de tension de service parfaitement invulnérables aux perturbations du réseau. Stabilisation précise de la tension de chauffage et de service par des régulateurs série. Surdimensionnement extrême des convertisseurs de charge/d’accumulation pour une stabilité dynamique maximale. Commande centrale de toutes les fonctions par des relais dorés à basse impédance.
- Structure du châssis et câblage : platine sur le sous-châssis pour un découplage optimal de l’appareil des résonnances du socle. Câblage important pour les signaux dans l’appareil avec câble argent-téflon.
- Entrée Bypass optionnelle.
Caractéristiques techniques :
- Fusible (type : 5 × 20 mm ; norme européenne) : 230 V / 0,63 A ; 115 V / 1 A ; 100 V / 1,6 A
- Plage de fréquence : 3 Hz – 500 kHz, 1,5 dB
- Facteur de distorsion : 01 % sous 3 V / 7,5 kΩ
- Rapport signal/bruit : 90 dB (gain fort) / 98 dB (gain faible)
- Tensions de sortie maximales : 8 V
- Séparation des canaux : 65 dB, 1 kHz
- Diaphonie entre entrées : 86 dB, 10 kHz
- Diaphonie bande de lecture/enregistrement : 98 dB, 10 kHz
- Résistance d’entrée : 100 kΩ
- Résistance de sortie : 30 Ω RCA / 2 × 30 Ω XLR
- Egalité des canaux via le régulateur de volume : 0,5 dB (-70 dB)

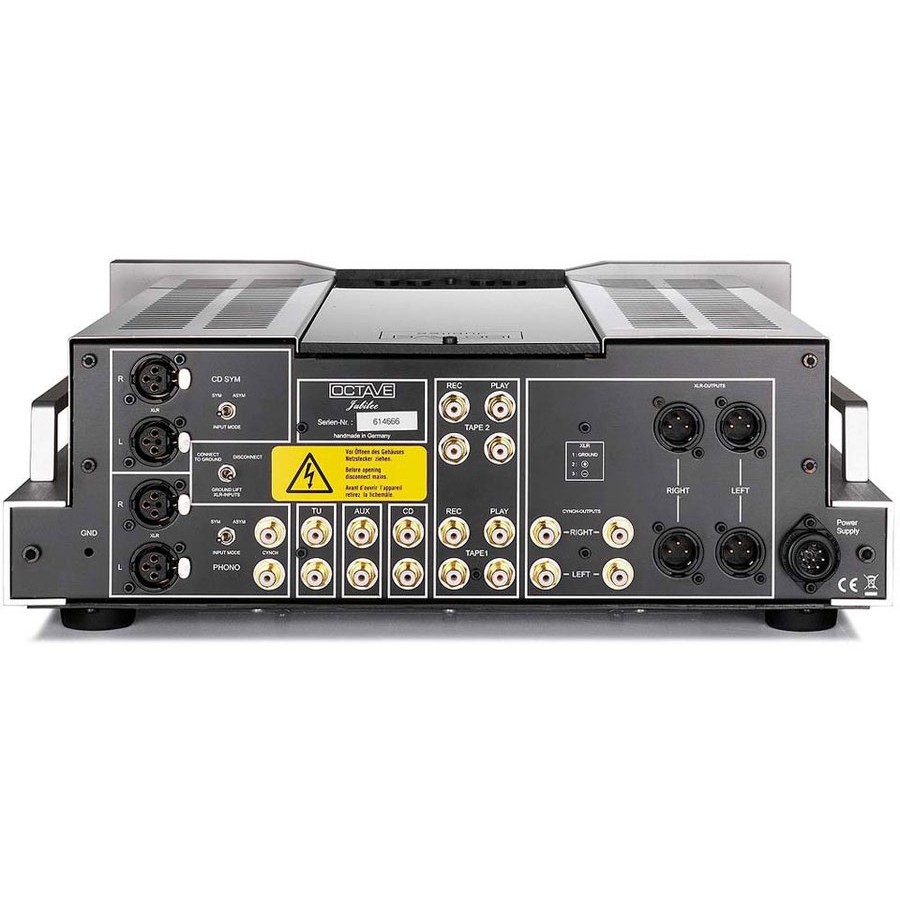

- Branchements : Entrées : 6 × RCA, 2 × XLR / Sorties : 2 × RCA, 2 × XLR, 2 × Rec
- Fonctions : Option bypass HT, transmetteur d’entrées symétrique
- Bypass HT, entrées et sorties symétriques, monitor out
Caractéristiques générales :

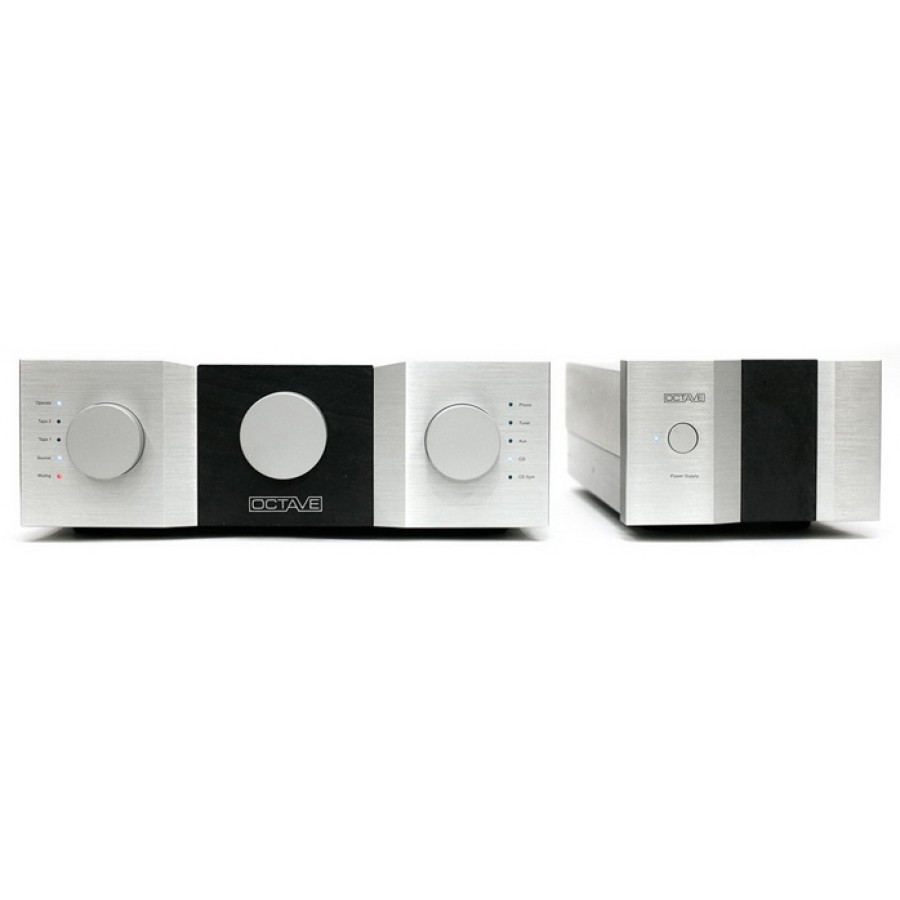

- Poids total : Amplificateur 17,2 kg / bloc d’alimentation 11,5 kg
- Dimensions du boîtier : Bloc d’alimentation : 220 × 170 × 480 mm / Amplificateur : 435 × 170 × 480 mm
