Brinkmann Protractor

Disponibilité : Sur commande
Donnez votre avis! 4.3996 1404

Vue générale rapide

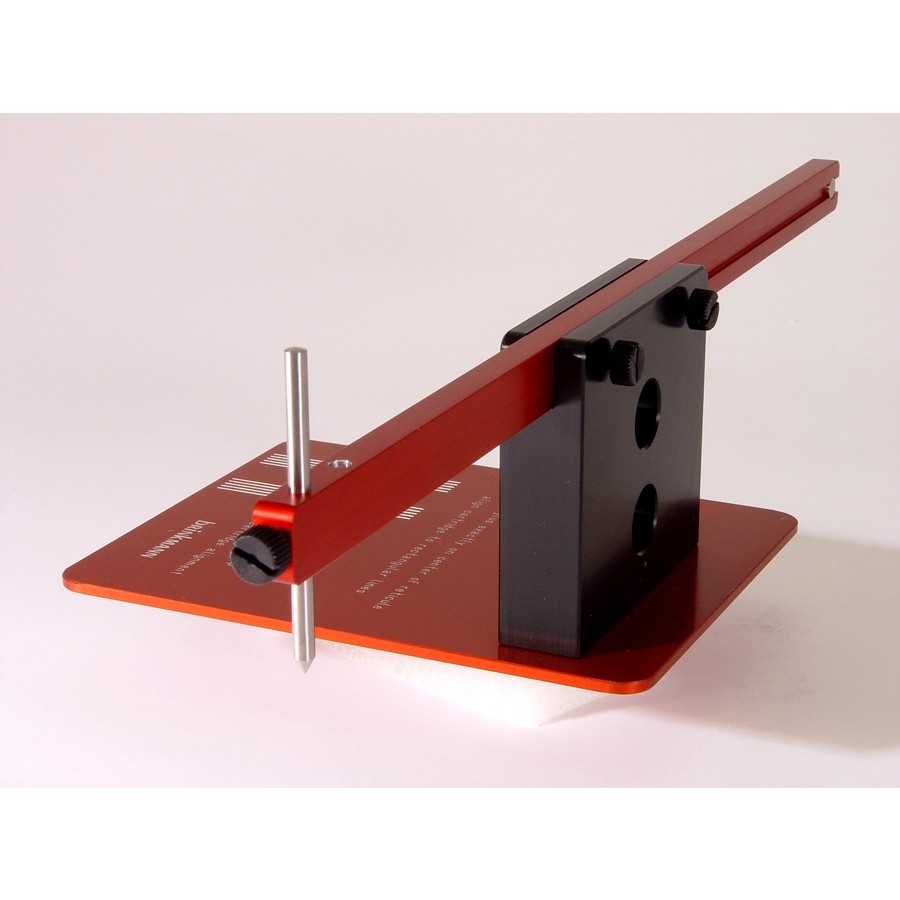

Le Brinkmann Protractor est un outil de réglage qui permet un alignement précis des cellules et du bras de lecture.

Le Protractor est usiné avec la plus grande précision possible. Toutes les étapes d'usinage de la plaque de base et du guidage de la barre ont été réalisées en une seule opération sur une machine CNC. Il en résulte une précision supérieure à 0,01 mm.



Disponibilité: En stock

490 €

Détails

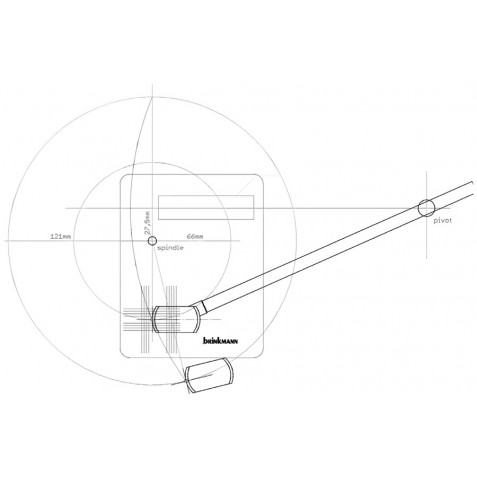

Géométriquement, le Protractor utilise les règles CEI pour les deux points nuls : 66,04 et 120,9 mm, à la suite 66 et 121 mm. Il y a eu de nombreuses discussions sur différents points nuls possibles, mais nous n'entrerons pas dans le vif du sujet. Les évaluations ont montré que les règles de la CEI sont bonnes et donnent de bons résultats.

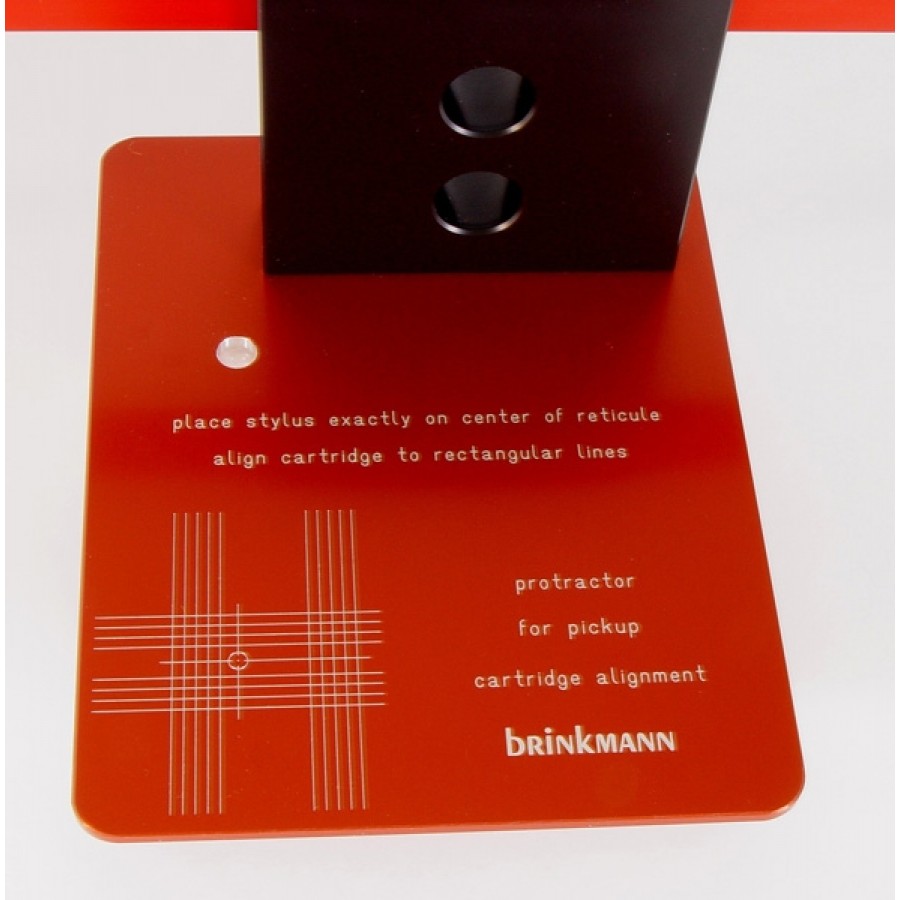

Une particularité de ce Protractor est le décalage entre le rail de guidage de la barre et le trou pour la broche. Ce décalage correspond à la moitié de la différence entre le point zéro extérieur et le point zéro intérieur 121 - 66 mm. En raison de l'effet de miroir sur ce décalage, le point zéro extérieur est également ajusté en ajustant uniquement la cellule avec précision sur le point zéro intérieur.

Avec le Protractor, aucune interpolation n'est nécessaire, ce qui permet d'aligner rapidement et précisément les cellules et les bras de lecture. Avec les interpolations et encore plus en trouvant le pivot simplement en regardant le long d'une ligne sur le Protractor, il y a trop d'écarts, du moins ajoutés par des impressions précises des rapporteurs simples. Un stylet en contact avec le disque avec seulement quelques milliers de millimètres a besoin d'un alignement d'une précision extraordinaire. Parfois, l'alignement correct peut être limité par les fentes de montage dans la coque du bras de lecture. Dans ce cas, le bras de lecture doit être déplacé à une distance différente entre la broche et le pivot. Il doit être déplacé de façon à ce que l'alignement correct de la cellulee puisse être obtenu compte tenu de la taille des fentes de la coque. En général, cela n'est possible qu'avec des bases de bras de lecture percées de manière excentrique et pouvant être tournées. Ou bien le bras lui-même est muni d'une glissière qui permet de déplacer le bras. Au moins cela modifiera la longueur effective du bras de lecture, peut-être différente de la longueur indiquée dans la fiche technique du bras. Ceci est correct tant que la cellulee est correctement alignée.

Comme la barre du Protractor suivra ce mouvement du pivot (garder l'aiguille du Protractorr toujours sur le pivot), et donc le réticule suivra la nouvelle situation géométrique, le Protractor montrera toujours le point d'alignement correct de la cellule. De cette façon, il est très facile de trouver le bon point de montage du bras et le bon point de montage de la cellule sur le bras.
