Gigawatt PC 4 Evo+ conditionneur de réseau avec cable LC-3 HC EVO et carte DCB

Principales différences avec le PC-3 SE EVO + :

• Cartes imprimées avec une épaisseur de couche accrue

• Filtres basés sur des cœurs à haut flux

• Rails de distribution en cuivre argenté hautement conducteur (99,995%) avec section transversale de 45 mm2

• Interrupteur de puissance hydraulique-magnétique bipolaire de Carling Technologies

• Relais interne bipolaire 6500W

• Condensateurs exclusifs avec capacité améliorée

• Batteries de compensation de tampon améliorées

• Circuit anti-surtension avec efficacité améliorée

• Prise d'alimentation d'entrée PowerCon 32 A

• Douze prises de sortie

• Châssis ultra-rigide en acier inoxydable non magnétique

• Pieds anti-vibration de référence

CONSTRUCTION :

Tous les éléments internes du conditionneur étaient enfermés dans un châssis ultra-rigide et non-magnétique fabriqué en acier inoxydable avec une structure austénitique. Pour réduire les vibrations transmises au conditionneur, son châssis a été en plus amorti avec un mat composite de bitume-polymère.

Le tout est suspendu sur des pieds anti-vibratoires de référence équipés d'une solution innovante - Système d'isolation Rolling Ball. Le rôle du système est de minimiser la quantité de points de contact entre le pied, puis le conditionneur, avec l'étagère, ce qui se traduit par une réduction significative des vibrations mécaniques, ce qui a un impact négatif sur le travail des éléments internes de le conditionneur dégrade son son. Un autre élément d'isolation, sur lequel toute la construction est supportée, est l'élastomère propriétaire, d'une épaisseur de 5 mm.

Le panneau avant du conditionneur est fabriqué à partir d'une épaisse plaque d'aluminium de qualité aviation. Sa surface est brossée, après fraisage de précision, puis anodisée en noir ou en argent.

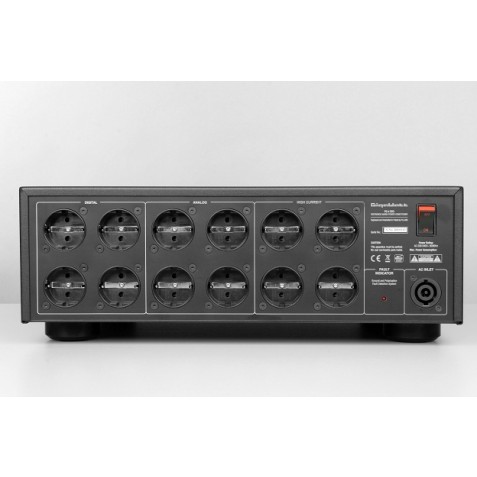

Le PC-4 EVO + dispose de douze prises de courant propriétaires de haute qualité GigaWatt, avec de grands contacts de surface. Les contacts en laiton des prises ont été soumis au processus de placage technique sans utilisation de métaux intermédiaires, comme le cuivre ou le nickel, ce qui pourrait introduire une résistance série défavorable et une perte de tension. La surface accrue des contacts et la couche épaisse d'argent garantissent un bon contact avec les broches de la fiche. Les douilles étaient en outre modifiées cryogéniquement et démagnétisées.

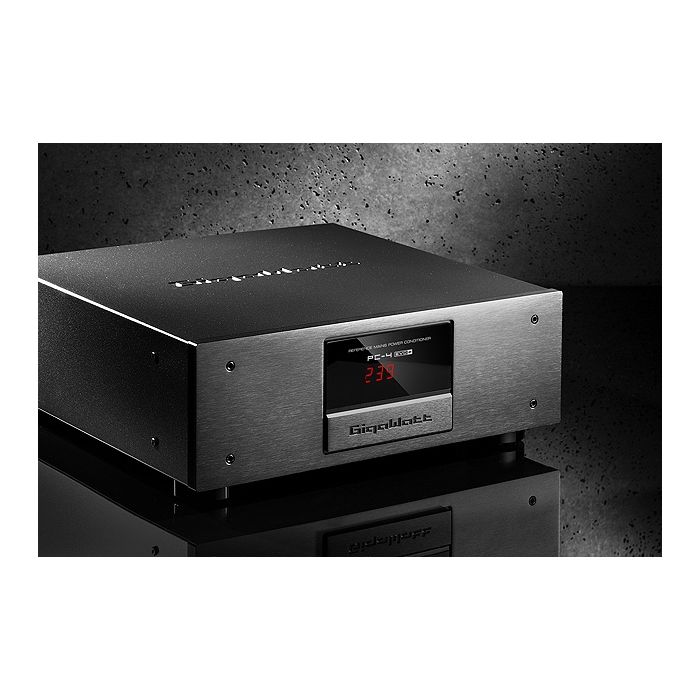

Dans la partie centrale de l'avant, il y a un affichage LED indiquant la tension du courant d'entrée. Le voltmètre précis est très résistant à la distorsion et aux erreurs de mesure causées par les harmoniques supérieures, tout en ne générant aucune interférence, ce qui nuirait à la qualité de la puissance filtrée par le conditionneur.

L'affichage du voltmètre est rouge en standard, mais est disponible en vert, bleu ou blanc sur demande.

Le conditionneur est également équipé d'un circuit supplémentaire signalant une mauvaise connexion au réseau électrique.

Tous les éléments internes du conditionneur sont enfermés dans un châssis rigide en acier et aluminium, soutenu par des pieds anti-vibratoires en aluminium anodisé massif, avec une couche d'élastomère propriétaire de 3,5 mm d'épaisseur.

Le panneau avant du conditionneur est fabriqué à partir d'une épaisse plaque d'aluminium de qualité aviation. Sa surface est brossée, après fraisage de précision, puis anodisée en noir ou en argent.

LES SOLUTIONS TECHNIQUES :

Le conditionneur PC-4 EVO + est équipé de trois branches de filtrage indépendantes, qui fournissent trois sections, composées de quatre prises de sortie chacune. Grâce à cette solution, le type de filtrage a été ajusté en fonction de la charge, différente pour chaque type d'appareils - appareils numériques, analogiques ou à courant élevé. Les filtres passifs autonomes permettent d'isoler des interférences produites par les appareils connectés ensemble via une ligne d'alimentation commune.

Le PC-4 EVO + est basé sur une nouvelle architecture de filtrage, où les composants les plus avancés et les plus intransigeants ont été utilisés. La nouveauté principale sont les condensateurs anti-interférences et les batteries de compensation pour les circuits tampons, qui sont fabriqués par la société Miflex, selon la spécification GigaWatt.

Dans le PC-4 EVO +, un système de distribution de courant innovant à deux étages est utilisé, un design exclusif de notre société. Il est basé sur des rails de distribution massifs de troisième génération, fabriqués à partir de plaques polies de cuivre sans oxygène OFHCC 10100 avec une pureté de 99,997%. La première étape permet une distribution sans perte et uniforme de la tension à chacune des branches filtrantes. Le deuxième étage fournit du courant directement à chaque paire de prises de sortie via des connexions boulonnées et bloquées ainsi que des câbles avec des conducteurs de section 4QMM en cuivre sans oxygène isolés avec du FEP Teflon. La topologie de connexion en étoile et la conductance élevée combinées à la section transversale de 45 QMM de chacun des rails permettent une distribution de puissance uniforme et stable quelle que soit la charge sur les sorties individuelles du conditionneur.

En raison de l'efficacité améliorée des circuits de filtrage, ils ont été montés en utilisant de la soudure à l'argent sur des PCB massifs ayant quinze fois la quantité de cuivre par rapport aux PCB standard. Les PCB à double couche ont des traces très larges en cuivre argenté, avec une épaisseur combinée de 550 micromètres. L'interférence est atténuée par des blocs filtrants de type RLC, construits autour de condensateurs Audio Grade exclusifs et de filtres core HF (High F

La toute dernière version du PC-4 EVO + est équipée de condensateurs spéciaux - avec une capacité supérieure et plus efficace que sur les modèles inférieurs. Ces condensateurs sont fabriqués par une société réputée et appréciée sur le marché spécialisé, Miflex, selon les spécifications de GigaWatt.

Dans le conditionneur il n'y a pas d'éléments protecteurs traditionnels, comme les fusibles thermiques ou de soufflage, qui étranglent la libre circulation du courant ont une influence négative sur le son. La protection contre les surtensions du conditionneur est assurée par le bloc de démarrage, qui utilise des éclateurs plasma, des varistances UltraMOV de nouvelle génération et un filtre initial. La protection contre les surcharges est assurée par un commutateur magnétique-hydraulique à deux pôles de Carling Technologies, fabriqué aux États-Unis et conforme aux spécifications spéciales de GigaWatt. Cet élément contrôle la quantité de courant circulant dans les circuits internes et sert en outre d'interrupteur principal de l'unité. Tous ces éléments fonctionnant ensemble avec un réseau électrique bien fait et contemporain garantissent une protection complexe contre les surtensions et les surintensités.

La construction interne des éléments du conditionneur PC-4 EVO + permet de transférer des charges jusqu'à 25A en permanence (et 90A crête), bien sûr, si le réseau électrique peut gérer cela. Une telle réserve n'est pas nécessaire pour le transfert d'énergie sans perte du réseau électrique, mais pour disposer d'une réserve d'énergie surdimensionnée pour les pics de charge d'impulsion. La réserve de marche est fondamentale pour alimenter des amplificateurs de puissance puissants, qui chargent la ligne d'alimentation à des valeurs plusieurs fois supérieures à la charge nominale. La prise d'alimentation principale est une PowerCon 32 Ampère professionnelle avec des broches argentées, capable de transférer un courant stable de 32A. La charge maximale de 25A correspond à près de trois fois la charge typique des appareils similaires utilisant la célèbre prise IEC.

Pour permettre une réponse impulsionnelle maximale, le PC-4 EVO + est équipé d'un double circuit tampon avec des batteries de compensation Audio Grade, un design exclusif. Le circuit augmente la sortie de courant avec des charges non linéaires, comme les amplificateurs de puissance, et élimine la différence de puissance entre l'entrée et la sortie du conditionneur. Ceci permet des capacités d'impulsion presque illimitées, inédites dans d'autres conditionneurs passifs et inaccessibles aux conditionneurs actifs

Il est équipé du DC Offset Blocker, un circuit éliminant les composants DC non désirés du réseau électrique. Ce composant DC est un phénomène très détériorant, qui existe dans presque tous les réseaux électriques. Il en résulte que l'onde sinusoïdale du courant alternatif devient non symétrique (non sinusoïdale) et a un impact négatif sur tous les dispositifs utilisant des transformateurs. Il provoque l'aimantation de leurs noyaux, ce qui augmente leur bruit, diminue l'efficacité des alimentations et réduit la qualité du son. Le bloqueur DC permet d'éliminer efficacement ce phénomène, sans provoquer de compression ni d'influence négative sur le son.

ÉQUIPEMENT OPTIONNEL :

Led de display blanche et interrupteur d'affichage du voltmètre. Le PC-4 EVO + est équipé des prises de courant Schuko G-040 utilisées dans la plupart des pays européens. Le PC-4 EVO + est équipé de série du cordon d'alimentation LC-2 HC EVO d'une longueur de 1,5m. Pour maximiser le potentiel du conditionneur, nous recommandons l'utilisation du cordon d'alimentation LS-1 HC EVO ou LS-2 HC EVO.

SPECIFICATIONS :

• Maximum output power : 3 680 W

• Maximum current load: 16 A

• Absorbed impulse current: 22 000 A

• Dimensions (W xH xD): 440 x 160 x 400 mm

• Poids: 20,9 kg
