MSB 12 Volt Trigger Setup

Le déclencheur 12 volts est une unité puissante qui équipe tous les blocs d'alimentation et les amplificateurs MSB. Cette simple connexion mini-jack 3,5 mm vous permet de créer un réseau simple entre toutes vos bases d'alimentation et amplificateurs MSB pour une mise sous tension et une mise en veille plus transparentes. Lorsqu'elle est connectée, elle permet à un produit MSB de contrôler la puissance de tous les autres produits du système. Lorsque vous allumez une seule unité, le reste du système s'allume automatiquement.

Configuration de deux Powerbase ou plus
Suivez cette configuration lorsque vous connectez deux ou plusieurs unités MSB powerbase ensemble dans votre système. (EX : Connexion de deux powerbases mono, d'une powerbase avec une powerbase de transport, ou même de deux powerbases mono avec une powerbase de transport).

Câbles

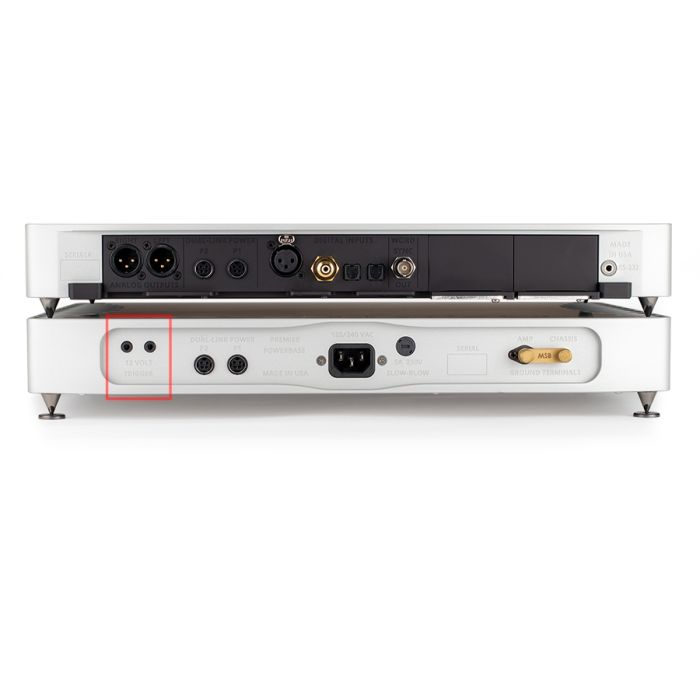

Utilisez un câble Mini-jack 3,5mm stéréo/3 broches (livré en standard avec toutes les commandes de powerbase mono) pour connecter tous vos produits ensemble dans une chaîne. Il suffit de brancher le câble du port "12 Volt trigger" d'un produit au "12 Volt Trigger Port" de l'autre. Lorsque vous connectez trois unités ou plus, continuez à les connecter en série/chaîne en attachant la prochaine powerbase de chaque série à celle qui était connectée avant elle.

Commutateurs
Après avoir effectué les connexions physiques des câbles, vous devez modifier le commutateur "Power Control" sur chacune des bases de puissance du système. Tout d'abord, vous devez choisir la base d'alimentation que vous souhaitez utiliser en tant que "base d'alimentation principale" ou unité "maître". L'unité "Maître" recevra toutes les commandes à distance liées à l'alimentation et contrôlera les autres bases d'alimentation MSB dans le système de déclenchement 12 volts. L'interrupteur "Power Control" (juste sous l'avant de l'unité) de l'unité "Master" désirée doit être en position "Normal" ou "N". Deuxièmement, toutes les autres unités de ce système qui sont maintenant considérées comme des unités "esclaves", doivent avoir l'interrupteur "Power Control" placé sur la position "Linked" ou "L".

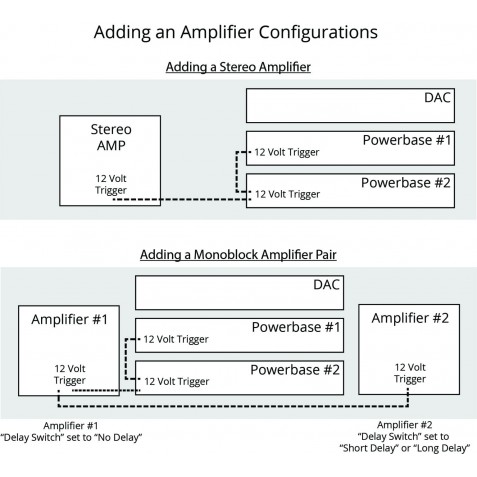

Configuration de l'ajout d'amplificateurs
Lorsque vous ajoutez des amplificateurs MSB dans le réseau de déclenchement 12 volts, ils s'ajoutent simplement comme des unités de puissance supplémentaires dans la configuration précédente. Il suffit de brancher un câble mini-jack 3,5 mm stéréo/3 broches sur les ports de déclenchement 12 volts de votre ou vos amplificateurs MSB et de placer le commutateur "Power Control" en position "Linked" ou "L".

Ajout de délais aux amplificateurs
Lorsque vous combinez toutes vos unités MSB dans un système de déclenchement 12 volts, vous risquez de subir une grande quantité de courant d'appel au démarrage de votre système audio, ce qui peut mettre à mal les systèmes électriques de votre maison. Pour éviter cela, les amplificateurs MSB ont un délai de démarrage natif qui est automatiquement plus long que les bases et les alimentations MSB. Cependant, lors de l'ajout de plusieurs amplificateurs dans un système, il est nécessaire d'ajouter une période de retard supplémentaire à un ou plusieurs de vos amplificateurs MSB afin que chacun puisse démarrer à son propre moment dédié pour réduire le stress sur les systèmes électriques de votre maison autant que possible. Ceci est possible grâce à l'interrupteur de délai situé juste sous le panneau avant de votre/vos amplificateur(s) MSB. L'amplificateur principal de votre système peut rester sur la position "No Delay", mais tout amplificateur supplémentaire doit être réglé sur "Short Delay" ou "Long Delay".

Amplificateurs toujours sous tension
Si vous souhaitez laisser votre/vos amplificateur(s) allumé(s) ou en veille, tout en ayant la possibilité d'éteindre votre DAC et votre transport à l'aide de votre télécommande, il suffit de supprimer le lien de connexion entre la/les base(s) d'alimentation et le/les amplificateur(s). Sur l'amplificateur principal, placez l'interrupteur de contrôle de l'alimentation en position centrale (I - IR off) et l'amplificateur ne répondra plus aux commandes de la télécommande, mais aux boutons de la façade. Lorsque plusieurs amplificateurs sont connectés via le déclencheur 12V, la mise en veille de l'un d'entre eux mettra également en veille les autres amplificateurs.
