Généralités :

• Tension de sortie max. Tension de sortie : 26.3dBV/20.6Vrms
• Déviation de la courbe RIAA : < 0,5dB (20Hz à 20kHz)
• Largeur de bande : 0-20kHz (+0/-3 dB)
• Erreur de réponse de phase : <1
• THD+N (pondéré A) MM/MC : <0,40% @ 2V
• Impédance de sortie : 100Ω@1kHz
• Filtre antiparasite : Aucun

Etage MM

• Gain : 40dB
• Impédance d'entrée : 47 kOhm
• Impédance d'entrée (sélectionnable) : 47pF/100pF
• Sensibilité d'entrée : 2,5mV (200mVrms@1kHz)
• Entrée maximale admissible (@0,1%THD) : 180mVrms
• Séparation des canaux (@1Khz) : 75dB
• Rapport S/B (pondéré A) @ 23.8dBV : >90dB
• Rapport S/B (pondéré A) @ 6.0dBV : >75dB

Etage MC

• Gain H/M/L :60/56/52dB
• Impédance d'entrée (sélectionnable) : 50/100/200/500/1000 Ohm
• Sensibilité d'entrée : 0,104mVrms(200Vrms@1kHz)
• Entrée maximale admissible (@0,1%THD) : 14mVrms
• Séparation des canaux (@1Khz) : >60dB
• Rapport S/B (pondéré A) @ 26.3dBV : >80dB
• Rapport S/B (pondéré A) @ 6.0dBV : >60dB

Mécanique

• Consommation électrique 77Watt/ 86Watts (115VAC/230VAC, 50/60Hz)
• Poids net 27.9 lbs / 12.7kg
• Poids à l'expédition 34.7 lbs / 15.8kg
• Dimensions (L x l x H) : 405 mm x 280 mm x 190 mm
• Dimensions d'expédition (L x L x H) : 468 mm x 385 mm x 315 mm

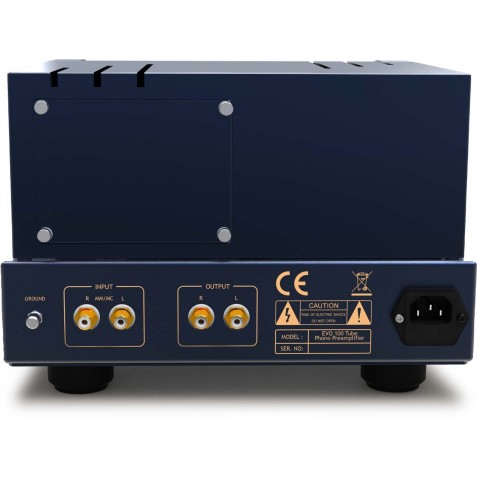

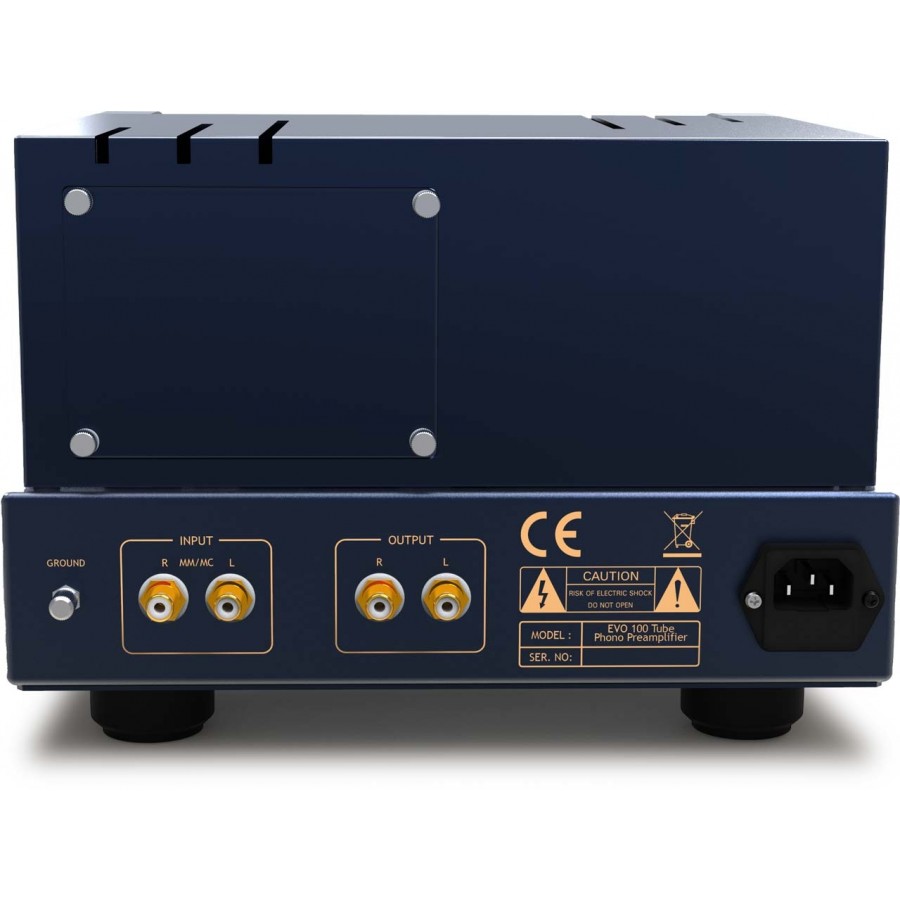

• Entrées : 1 paire de RCA stéréo (MM/MC)
• Sorties : 1 paire de RCA stéréo
• Fusible : 100V~120V LittelFuse 0213001.MXP
• Fusible : 220V~240V LittelFuse 0213.500MXP

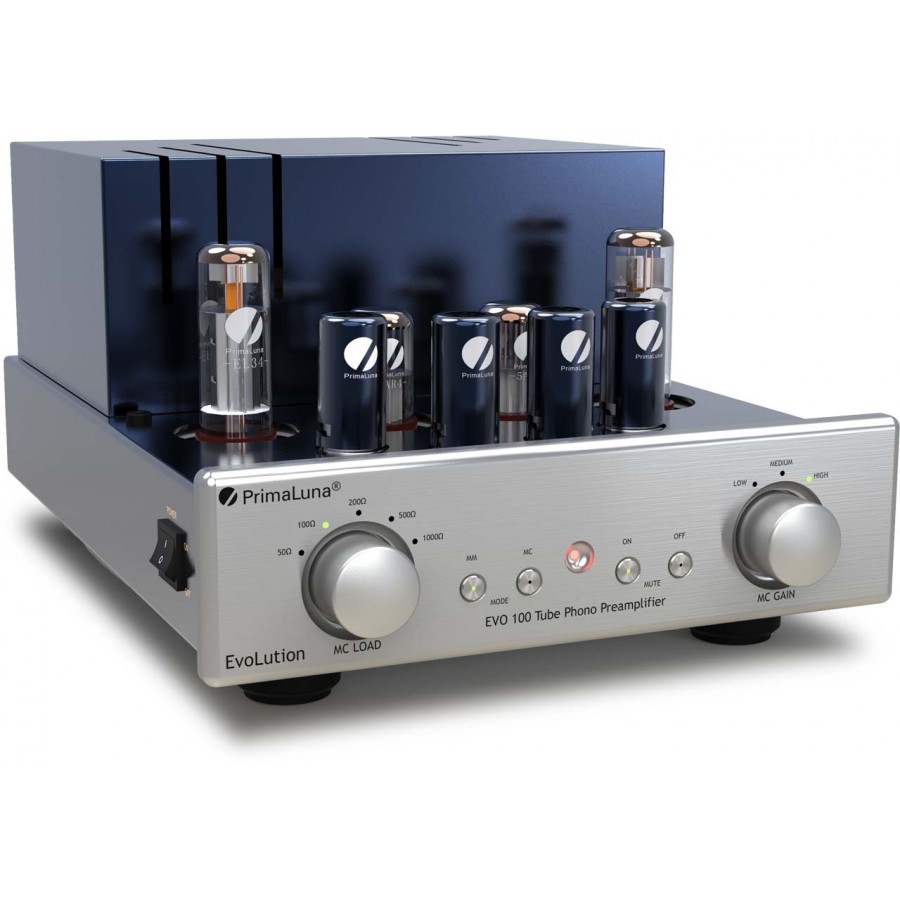

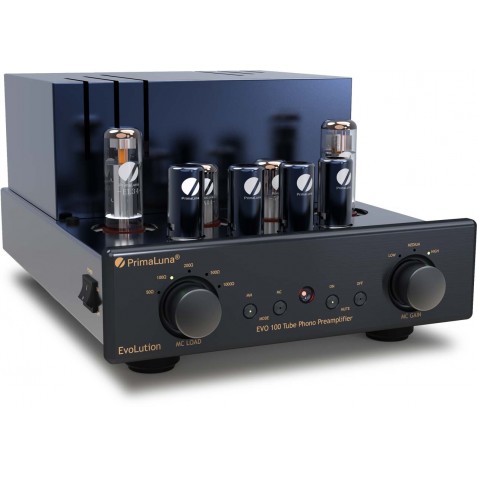

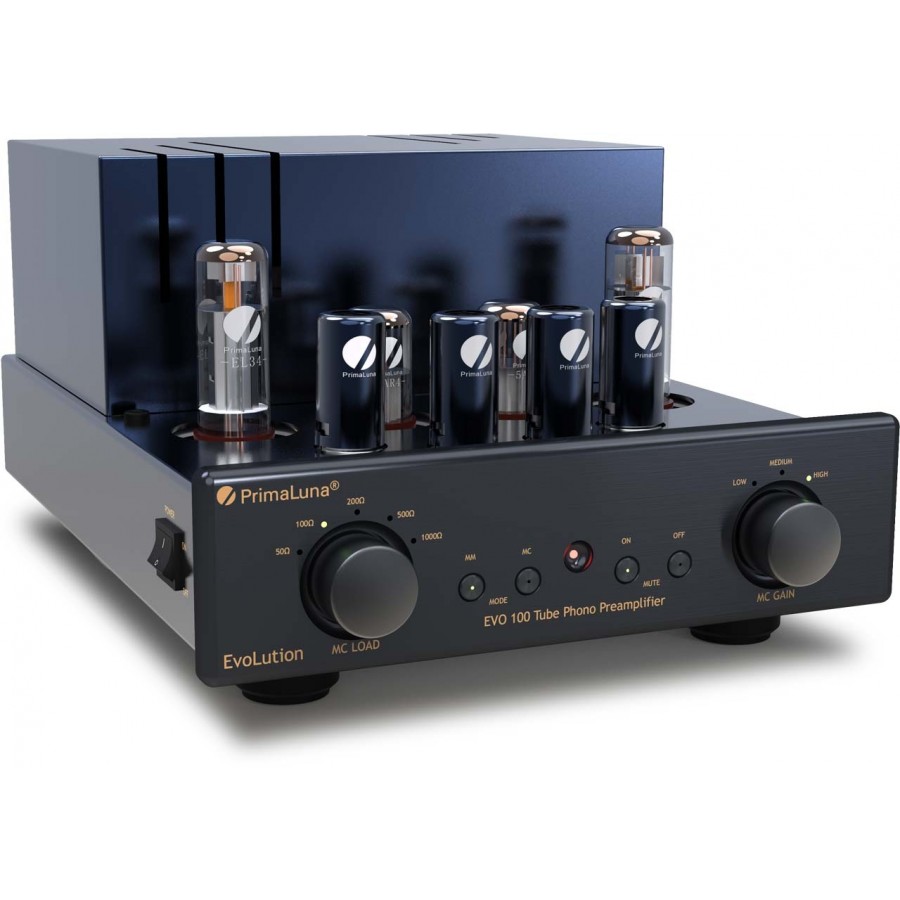

Tubes

• Tube V1, V4 (alimentation, redresseur) 5AR4
• Tube V2, V3 (alimentation, stabilisation) EL34
• Tube V5, V6, V7, V8 (MM-Stage) Avec couvercle en aluminium 12AX7
• Tube V9, V10 (étage MC) Avec couvercle en aluminium 6922
• Carte de tubes MC Découplée mécaniquement
