SME Modele 12A

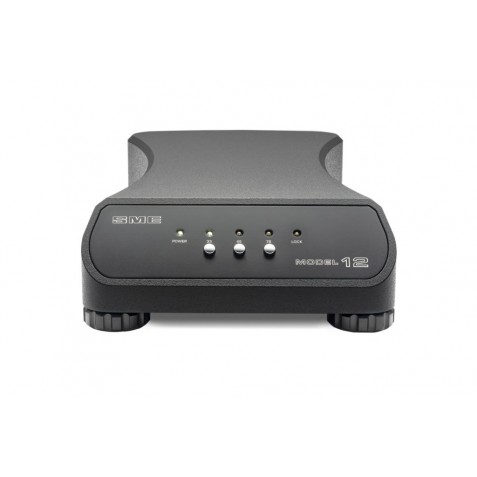

Le circuit de commande électronique et  l’alimentation sont logés dans un boîtier externe en une seule pièce usiné CNC. Cette nouvelle conception offre une isolation et un support complets et constitue l’environnement parfait pour l’électronique. Les commandes de sélection de vitesse sont disposées sur le panneau de façade avant avec des indicateurs LED.

L’unité de commande électronique utilise un microprocesseur haute performance, optimisé pour le contrôle du moteur. Le contrôle de vitesse en boucle fermée est mis en œuvre à l’aide d’un algorithme proportionnel plus intégral (PI). Les plages de vitesse sont 33,3, 45 et 78 tr / min, avec un réglage fin de la vitesse de pas permettant des incréments / décrémentations de +/- 0,01% de la vitesse sélectionnée.

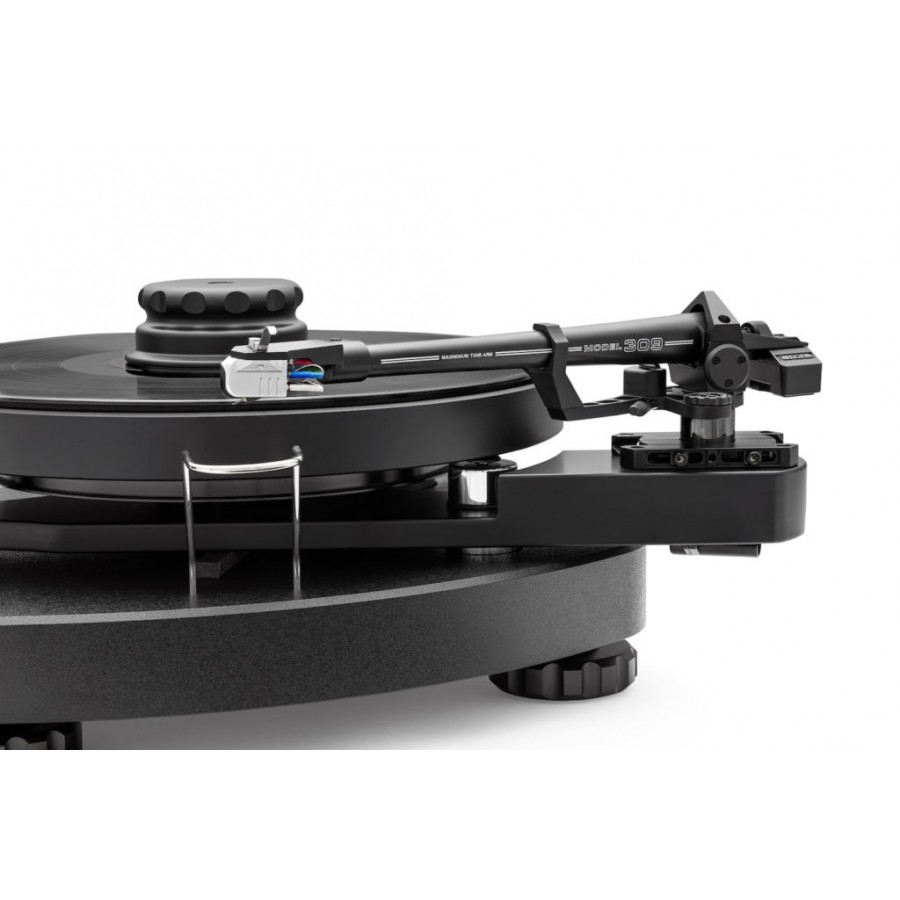

Le bras 309 offre une masse effective de 9,5 grammes.  Sa coque amovible en magnésium moulé sous pression a un nouveau style de couplage, offrant la commodité de pouvoir changer rapidement de cellule sans aucune perte de rigidité

Le nouveau système de serrage  assure une jonction rigide avec le bras. L’arbre transversal est en acier inoxydable, rectifié et fileté,  porté en empiècement massif sur des roulements à billes de précision de 10 millimètres.

L’assemblage unique donne une rigidité élevée et permet aux roulements d’être ajustés de manière optimal avant le montage du bras de lecture. L’arbre vertical est également fait en acier inoxydable, rectifié et fileté, avec bride intégrée de 16 millimètres de diamètre pour coupler l’arbre et l’étrier.

La base en acier de 23 millimètres de diamètre, est traitée thermiquement, rectifiée et affûtée. Elle comporte deux roulements à billes de précision de 17 millimètres, largement espacées pour résister à l’inclinaison.

Enfin, SME a porté son attention sur le câblage interne en fil de litz en argent

Caractéristiques

• Son naturel, ouvert et dynamique
• Masse élevée et faible encombrement
• Palier de précision à spécification étroite
• Suspension isolée
• Bras de lecture de précision en magnésium
• Câble audio en cristal et câblage interne
• Basé sur le modèle primé Synergy

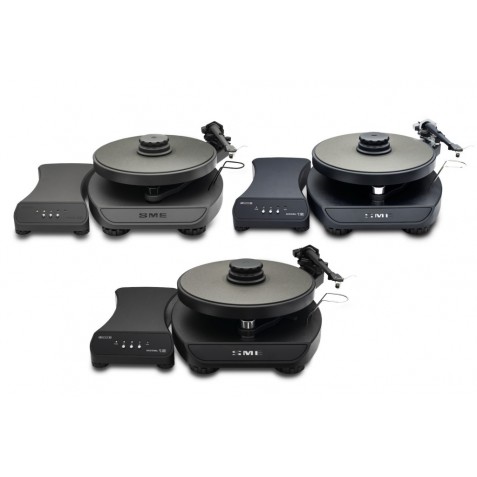

• Disponible en trois variantes de couleur

Platine

• Largeur 370 mm, Profondeur 350 mm, Hauteur 178 mm au sommet du bras
• Diamètre du plateau : 304 mm
• Arbre au bras :  215,35 mm
• Poids net : 25.90Kg
• Poids d'expédition : 31Kg

Alimentation

• Largeur : 170mm
• Profondeur : 305mm
• Hauteur : 68mm
