SME Modele 20/12

Disponibilité : Sur commande

Donnez votre avis!

Vue générale rapide

Une version plus grande et plus massive que le modèle 20/2, qui accepte les bras de neuf, dix et douze pouces, mais qui est surtout destinée au superbe modèle 312S. Il offre des performances supérieures de 27% à celles d'un bras de neuf pouces en ce qui concerne la distorsion des erreurs angulaires. La baguette et la tête sont moulées sous pression en magnésium et sont 27 g plus légères qu'elles ne le seraient en aluminium.

Une platine doit s'attaquer au problème des vibrations parasites. Celles-ci émanent de nombreuses sources, notamment les vibrations aériennes et structurelles des enceintes acoustiques, la modulation du sillon, les champs électriques parasites et les imperfections mécaniques des pièces mobiles. Dans le modèle 20/12, un usinage de qualité instrumentale est allié à la physique fondamentale. Plus la masse et la rigidité d'un corps sont élevées, moins il fléchira et vibrera ; la durée d'une vibration peut être raccourcie par un amortissement approprié.

Le modèle 20/12 pèse environ 33,5 kg, ce qui est important par rapport à sa taille car c'est la densité qui compte. Par exemple, le même poids de métal réparti sur une surface assez grande serait du papier d'aluminium ! La base ne mesure que 520mm par 375mm mais pèse 8.0Kg. Son épaisseur, 16 mm, résiste aux flexions à basse fréquence, tandis que les résonances à haute fréquence sont atténuées par un amortissement en extension efficace.

Model

23 350 €

Qté:

Disponibilité: En stock

23 350 €

Description

Détails

Bras de lecture :

Conçu pour compléter le bras de lecture de la série 312S.

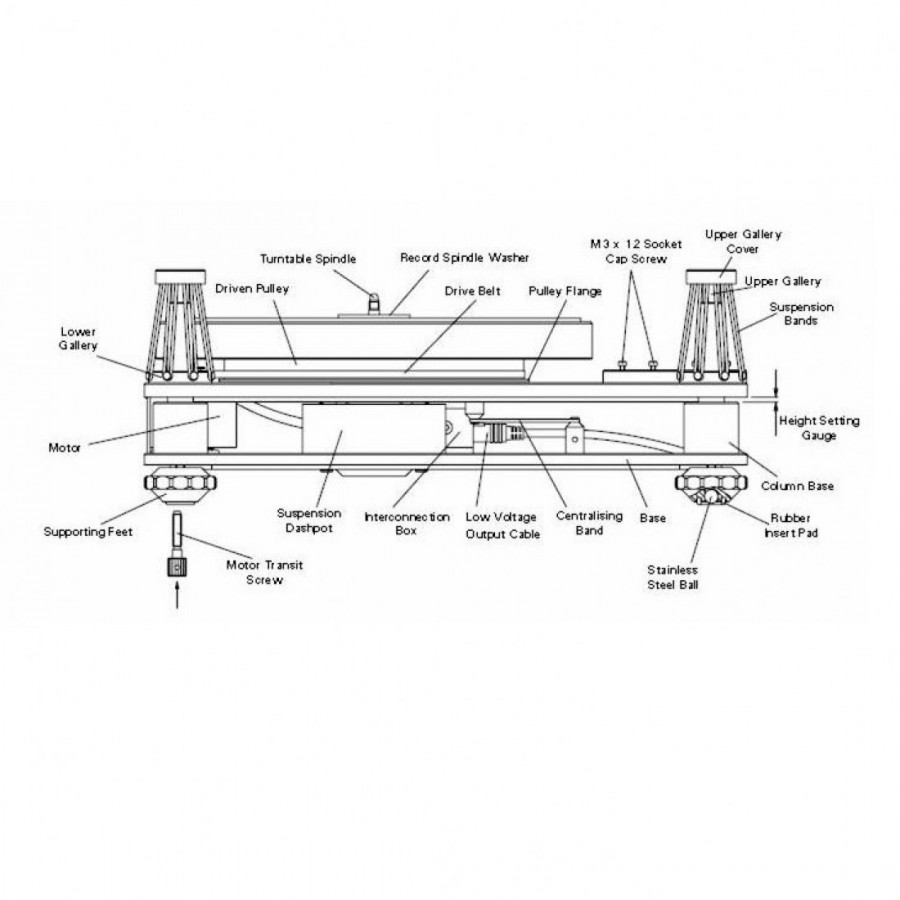

SUSPENSION :

Pas d'empreinte sonore, le sous-châssis est suspendu à 80 brins de caoutchouc sous la forme de 40 anneaux en "O" moulés spécialement. Une ingénieuse méthode d'ancrage permet de les retirer ou de les remplacer instantanément.

AMORTISSEMENT :

Un grand amortisseur de fluide placé au centre assure la maîtrise des mouvements du sous-châssis avec un agréable sentiment de sécurité lors de la manipulation des disques sur et hors du plateau, offrant un chemin de masse résistif pour les signaux acoustiques.

En plus de la sortie électrique d'une cellule, des signaux acoustiques en miroir réagissant dans le bras et le disque, passeront dans le sous-châssis au cours de la dissipation. Cependant, la conception habituelle en boucle fermée ne permet pas de résoudre le problème de leur différence de phase. C'est pourquoi, dans le modèle 20/12, les interfaces structurelles concernées ont fait l'objet d'une attention particulière afin de fournir des trajets ayant l'impédance requise.

PLATEAU :

Plateau de 6.5Kg. Une pince réflexe importante assure un contact maximal avec le plateau, même en cas de déformation importante du disque. L'interface entre le sous-châssis et le panneau de montage du bras est amortie par extension et le système de montage est réversible pour permettre le montage de bras de lecture de neuf pouces si nécessaire.

MOTEUR :

La platine est entraînée par un moteur outrunner triphasé sans balais, doté d'aimants en néodyme à 8 pôles et de 3 capteurs à effet Hall intégrés. Elle est pratiquement exempte de vibrations en raison de son poids de 2,5 kg et est isolée sur des supports en uréthane qui sont réglables pour un positionnement précis de la courroie.

REGLAGE DE LA VITESSE :

Le contrôleur électronique utilise un microprocesseur haute performance, optimisé pour le réglage du moteur. Le contrôle de la vitesse en boucle fermée est mis en œuvre en utilisant un algorithme proportionnel plus intégral (PI). Le réglage fin de la vitesse permet des incréments/décréments de +/-0,01% de la vitesse sélectionnée. Gammes de vitesse : 33,3, 45 et 78 tr/min

DIMENSIONS ET POIDS :

Dimensions : 520 x 375 x 173,5mm
Poids net : 35.5kg
Poids à l'expédition : 45.5kg
