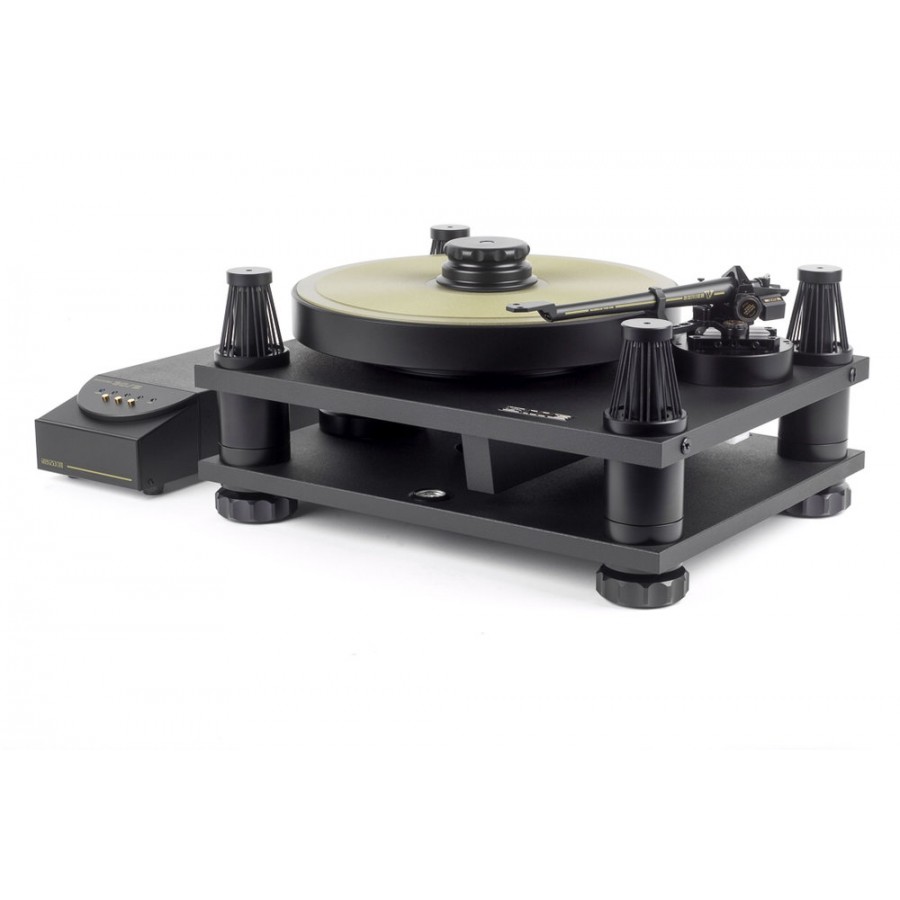

SME Modele 30/2

Bras de lecture :

Conçu pour compléter le bras de lecture GPD de la série V

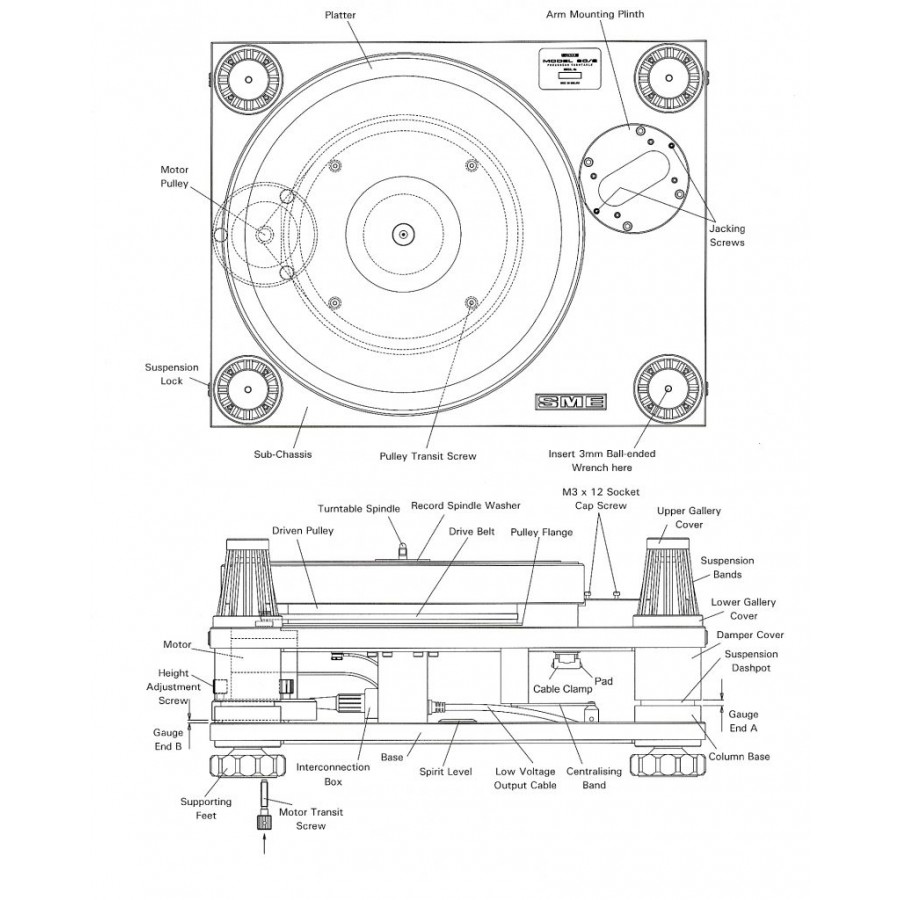

SUSPENSION :

Aucune empreinte sonore, la base est suspendue à cent vingt brins de caoutchouc sous forme de soixante joints toriques moulés à cet effet. Une méthode d'ancrage ingénieuse permet de les retirer ou de les remplacer instantanément

AMORTISSEMENT :

Le mouvement du sous-châssis est contrôlé par quatre amortisseurs à fluide, un dans chacune des colonnes de support. Ils éliminent les suroscillations et permettent une correction de Q presque nulle. L'isolation nécessaire pour empêcher la contre-réaction acoustique est compensée par le couplage résistif du liquide amortissant à travers lequel l'énergie réagie indésirable est évacuée vers la "masse". Cette fonction est réglable grâce à des trimmers qui peuvent être utilisés en combinaison avec une jauge pour obtenir les réglages recommandés ou varier en fonction des conditions spécifiques.

PLATEAU :

Plateau de 7.5Kg. Une pince réflexe importante assure un contact maximal avec le plateau, même en cas de déformation importante du disque. L'interface entre la base et le panneau de montage du bras est amortie par extension et le système de montage est réversible pour permettre le montage de bras de lecture de neuf pouces si nécessaire.

MOTEUR :

La platine est entraînée par un moteur outrunner triphasé sans balais, doté d'aimants en néodyme à 8 pôles et de 3 capteurs à effet Hall intégrés. Elle est pratiquement exempte de vibrations en raison de son poids de 2,5 kg et est isolée sur des supports en uréthane qui sont réglables pour un positionnement précis de la courroie.

REGLAGE DE LA VITESSE :

Le contrôleur électronique utilise un microprocesseur, optimisé pour le réglage du moteur. Ce réglage est réalisé à l'aide d'un algorithme proportionnel et intégral (PI). il permet un réglage fin de +/-0,01% de la vitesse sélectionnée. Gammes de vitesse : 33,3, 45 et 78 tr/min.

DIMENSIONS ET POIDS :

Dimensions : 450 x 350 x 220mm
Poids net : 42kg
Poids à l'expédition : 58kg
