Ce lecteur universel du fabricant français 3D Lab vient il y a quelques mois de bénéficier de quelques améliorations. Nous vous présentons cet appareil aux multiples talents, en vous faisant participer à sa découverte et à sa mise en route.
Fiche produit du lecteur multiformats/réseau 3D Lab Master
Arrivée de l'appareil: bien caparaçonné dans les emballages carton,
Carton d'appareil dans le carton de protection, normal.
Carton siglé à la marque

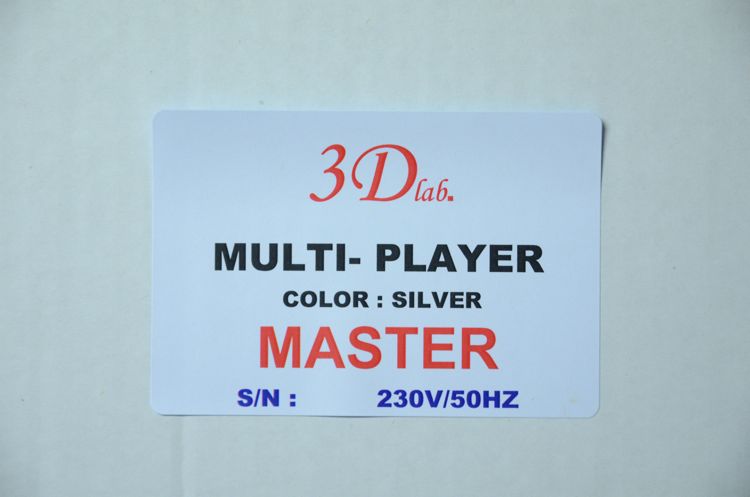

Etiquette d'identification de produit

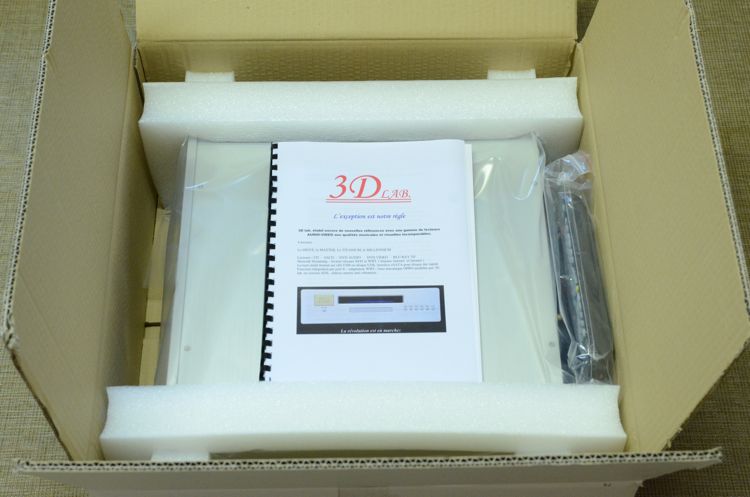

A l'intérieur: appareil calé dans des blocs de mousse, notice et accessoires

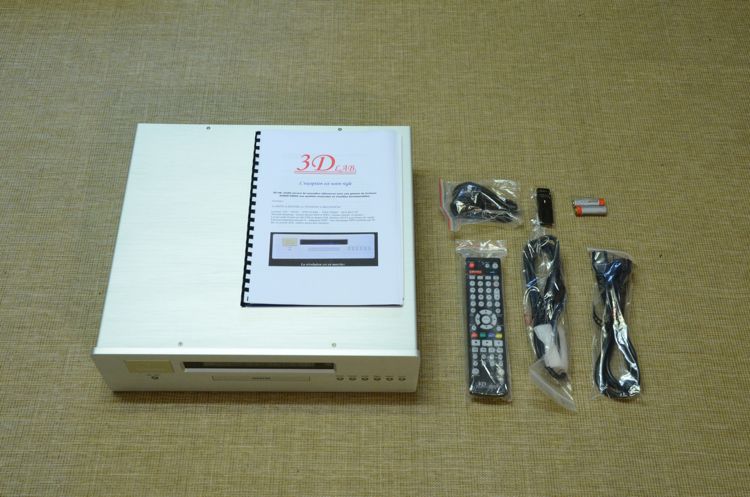

Le contenu du carton: appareil, notice, cables secteur, HDMI, rallonge et dock USB, clé USB, télécommande avec piles. La notice spécifique 3D Lab est assez généraliste, mais inclue la notice de la mécanique Oppo (en anglais ! notice Oppo en français accessible sur le net).

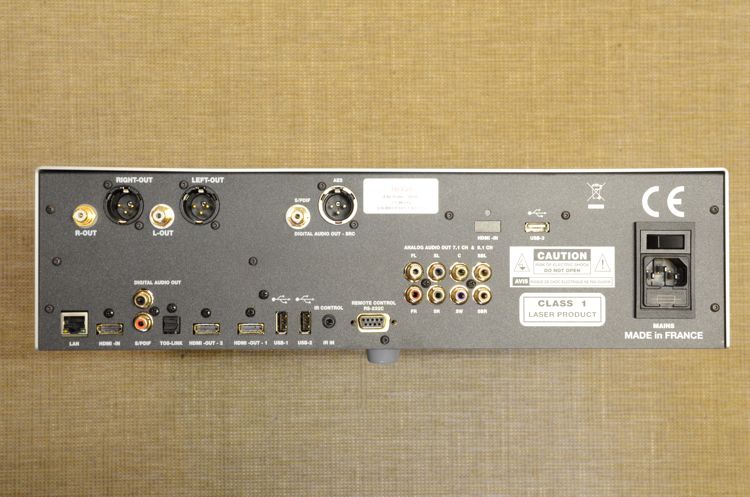

La face arrière: elle reprend la connectique des appareils Oppo de la base mécanique, et offre des connexions supplémentaires, ainsi ici un mode de sortie spécifique, commandé par Enceintes et Musiques (cf ci après).

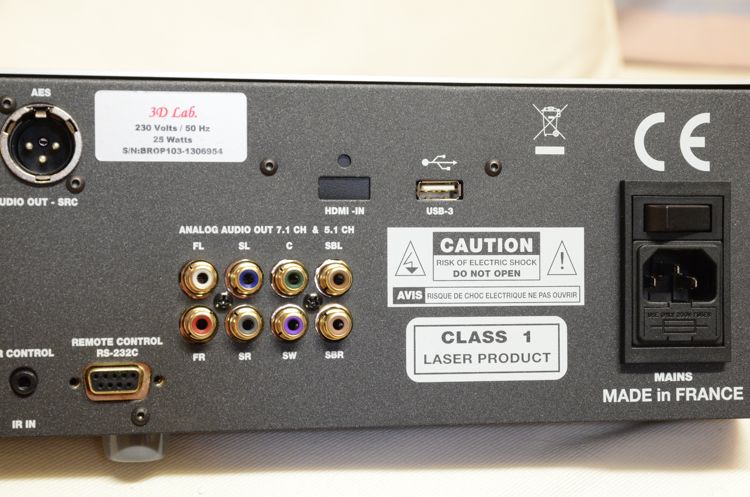

Coté droit: lapartie alimentation, et les 8 sorties analogiques, pour l'utilisation stéréo ou mulicanale 5.1 ou 7.1, utilisant les excellents décodeurs, convertisseurs et étages analogiques mis en oeuvre par 3D Lab,

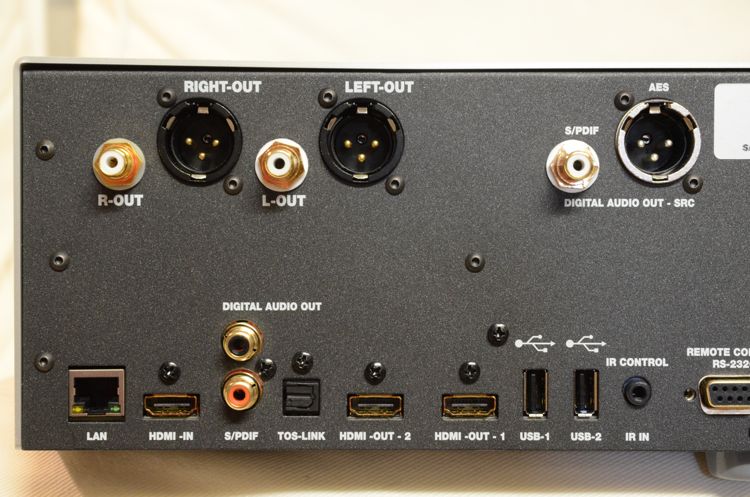

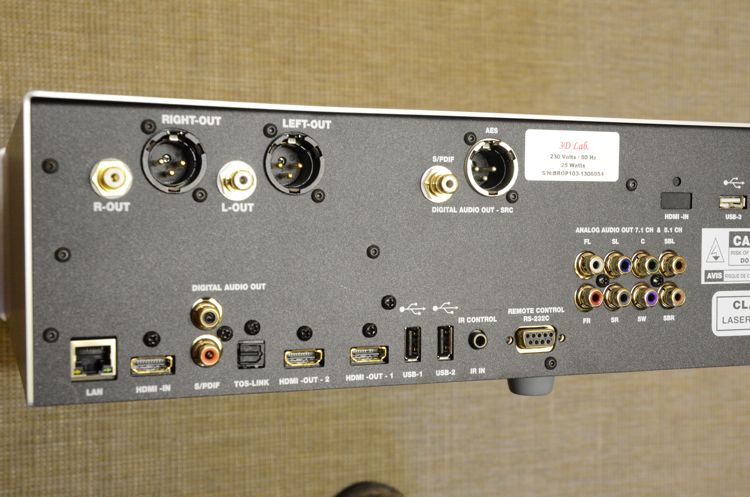

La partie gauche: en haut les sorties analogiques stéréo RCA et XLR, pour attaquer directement un amplificateur stéréo, en bas les entrées et sorties numériques:
-entrée LAN pour connexion réseau par cable Ethernet et connecteur RJ 45,
-entrée HDMI, permettant de rentrer à partir d'une source HDMI externe, et de bénéficier des optimisations d'image (notamment upscale de l'image en 4K), et d'utiliser les décodeurs, DAC et étages audio internes,
-sorties SPDIF ou coaxial numérique avec conecteur RCA,
-sortie SPDIF optique sur connecteur TosLink,
-2 sorties HDMI, pour attaquer un amplificateur Audio-Vidéo (mais ce serait dommage de ne pas utiliser les décodages et convertisseurs internes très performants, préférer la sortie son en analogique), mais aussi pour relier le lecteur à un système d'écran image (projecteur vidéo, écran plasma ou LCD, ...),
-2 liaisons USB,
-1 entrée infra-rouge pour déport de télécommande,
-1 entrée Remote control,très rarement utilisée sans les configurations "salon",
En haut à droite des 8 sorties analogiques: une prise USB supplémentaire permet le raccordement de la clé Wifi USB, soit directement, soit par le Dock USB avec rallonge, pour liaison au réseau par Wifi, quand la liaison filaire par cable Ethernet par l'entrée LAN (présentée précédemment) n'est pas accessible pour l'installation.

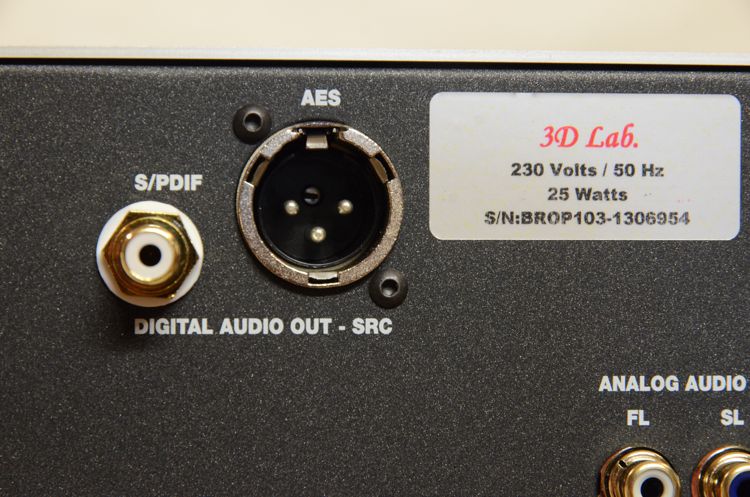

Le "petit plus" Enceintes et Musiques: nous nous sommes fait préparer une sortie supplémentaire, accessible avec un supplément de coût. Cette sortie est une sortie numérique optimisée, proposant le raccordement en coaxial numérique à connecteur RCA, ou en SPDIF par connecteur XLR. Cette sortie est celle présente nativement dans le "Drive" 3D Lab, c'est à dire l'appareil lecteur qui ne contient ni décodeurs, ni convertisseurs, destiné à être raccordé à des systèmes extérieurs de traitement numérique et de conversion du signal. Cette sortie numérique est optimisée par une carte SRC (Sampling Rate Converter) qui upsample le signal en 24/192, et contribue à faire notablement baisser le jitter.

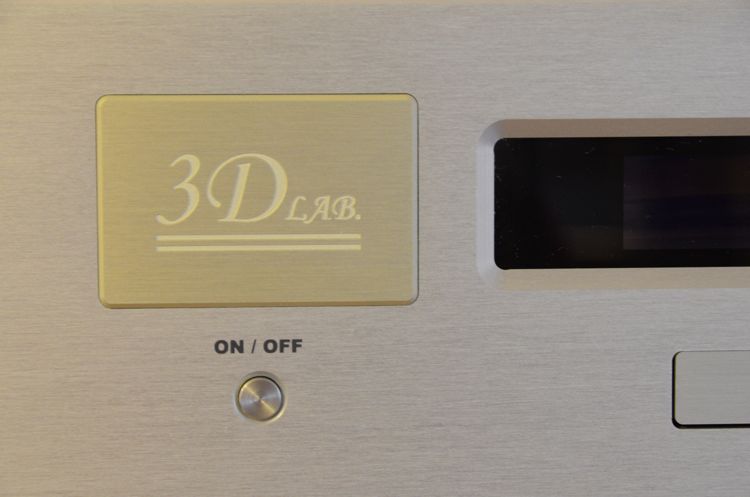

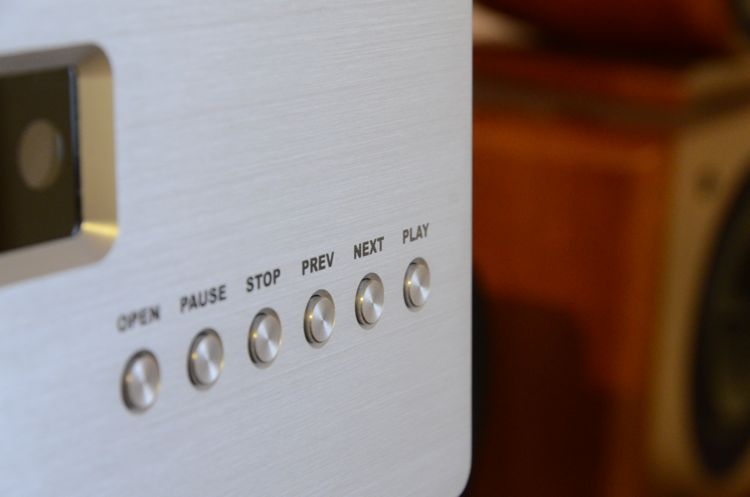

La face avant de l'appareil ...

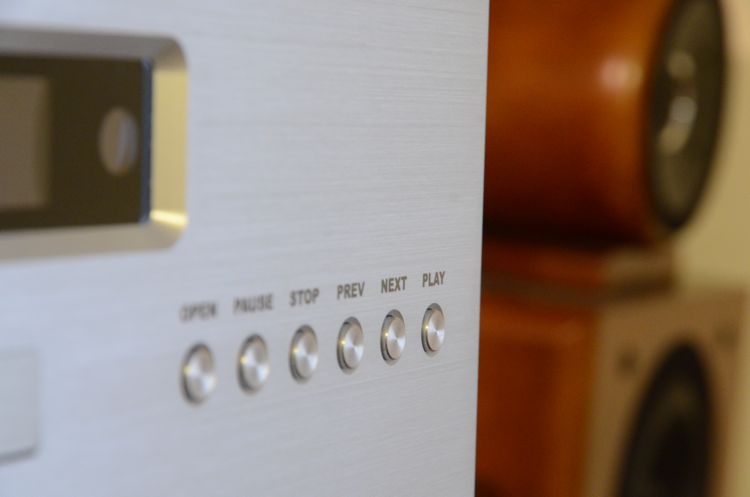

La face avant, suite ... (et une enceintes JMR Orféo, qui attend impatiemment le branchement et la mise en route du lecteur Master)

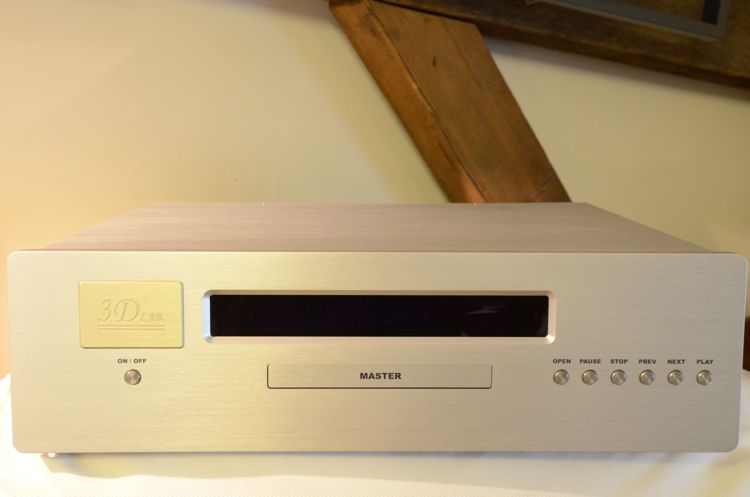

L'appareil en place, prêt à être raccordé.
à suivre, pour les raccordements et les écoutes - et plus si le temps de rédiger ...
